Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Ибрагимов Наиль Габдулбариевич (RU) Халимов Рустам Хамисович (RU) Воронин Александр Иванович (RU) Нургалиев Азат Ахтямович (RU) Андреев Борис Владимирович (RU) Салимов Марат Халимович (RU) Валиев Марат Ильгизович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

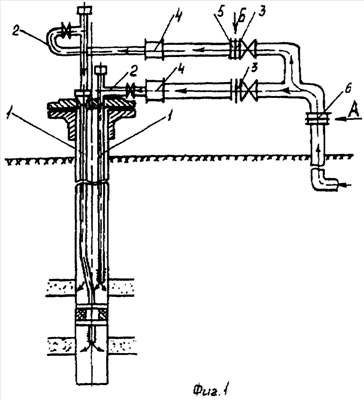

Изобретение относится к нефтяной промышленности, в частности к оборудованию устья скважины для одновременно-раздельного нагнетания жидкости в разные пласты, вскрытые одной скважиной. Оборудование устья скважины для одновременно-раздельного нагнетания жидкости включает параллельные колонны насосно-компрессорных труб, соединенные с индивидуальными линиями водовода, имеющими индивидуальные штуцера и расходомеры и подключенными к общему водоводу. На общем водоводе установлен фильтр очистки жидкости, выполненный в виде усеченного полого конуса с малым диаметром усеченного полого конуса, расположенным навстречу потоку жидкости. Поверхность усеченного полого конуса снабжена фильтрующими щелями с шириной фильтрующих щелей меньше отверстия штуцера и длиной щели больше ширины в 3-4 раза. Каждая линия водовода дополнительно содержит обратный клапан. При этом штуцер, обратный клапан и расходомер расположены на линии водовода последовательно по потоку закачиваемой жидкости. Затворы обратных клапанов выполнены в виде шарового сегмента, обращенного к потоку жидкости, вытекающей из калиброванного отверстия штуцера. Технический результат заключается в повышении надежности работы оборудования для одновременно-раздельного нагнетания жидкости за счет предотвращения загрязнения пластов закачиваемой жидкостью, а также исключения самоизлива пластов. 3 ил.
