ГИДРОМЕХАНИЧЕСКИЙ СКВАЖИННЫЙ ПЕРФОРАТОР

Номер публикации патента: 2182221

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2001109546/03		Получить полное описание патента

Реферат

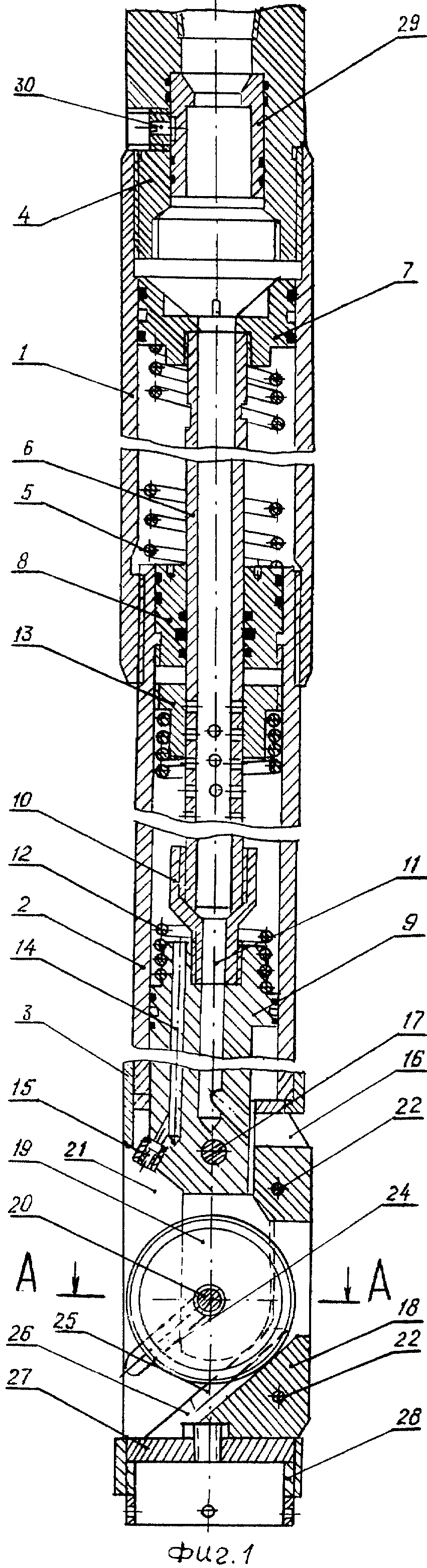

Изобретение относится к бурению и эксплуатации скважин, в частности к устройству для создания перфорационных щелей в обсадных колоннах, цементном камне и горной породе. Обеспечивает создание удобного обслуживания, простого по конструкции, надежного в работе устройства с широким диапазоном использования. Сущность изобретения: устройство включает корпус, выдвижной режущий инструмент в виде накатного диска, гидромониторную насадку и клиновой паз со съемными пластинами. Они расположены под углом к оси устройства. Ось накатного диска выполнена ступенчатой с меньшим диаметром по концам и размещена в пазах, параллельных клиновому пазу. Устройство снабжено полым штоком-фильтром, расположенным в двух гидроцилиндрах, установленных герметично относительно друг друга. Нижний гидроцилиндр снабжен подпружиненным поршнем-толкателем. Он выполнен с центральным и боковым гидроканалами и связан с осью накатного диска посредством двух фигурных пластин. Они контактируют со съемными пластинами клинового паза. Клиновой паз выполнен съемным и установлен на корпусе устройства с возможностью скольжения по обсадной колонне во время работы накатного диска. Концы оси накатного диска расположены в направляющих пазах боковых пластин. Они охватывают клиновой паз, фигурные пластины и накатный диск с двух сторон. 2 з.п. ф-лы, 2 ил.
