| ЗАРЯД БЕСКОРПУСНЫЙ СЕКЦИОННЫЙ ДЛЯ ГАЗОГИДРАВЛИЧЕСКОГО ВОЗДЕЙСТВИЯ НА ПЛАСТ |  |
Номер публикации патента: 2178072 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B043/263 | | Аналоги изобретения: | ФРИДЛЯНДЕР Л.Я. и др. Прострелочно-взрывная аппаратура. Справочник. - М.: Недра, 1990, с.109-112. RU 2071556 C1, 10.01.1997. RU 2151282 C1, 20.06.2000. RU 2110677 C1, 10.05.1998. RU 2124630 C1, 10.01.1999. RU 2075597 C1, 20.03.1997. RU 2141561 C1, 20.11.1999. SU 1711516 A1, 27.08.1995. US 4617997 А, 21.10.1986. US 4751966 А, 21.06.1988. |
| Имя заявителя: | Падерин Михаил Григорьевич | | Изобретатели: | Падерин М.Г.
Газизов Ф.М.
Ефанов Н.М.
Державец А.С.
Рудаков В.В.
Падерина Н.Г. | | Патентообладатели: | Падерин Михаил Григорьевич |
Реферат | |

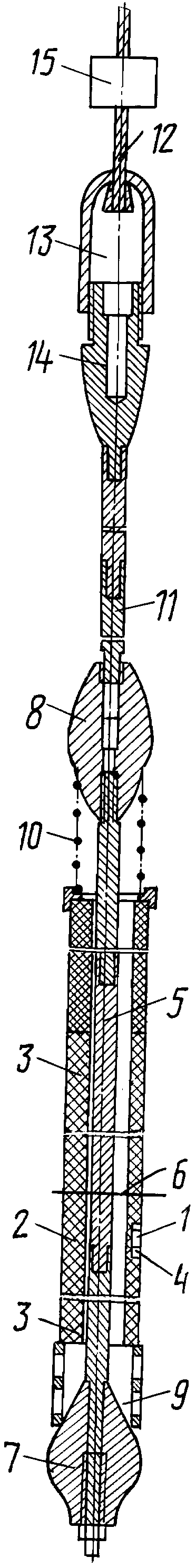

Изобретение относится к средствам для добычи нефти. Обеспечивает возможность осуществления воздействия на пласт с его разрывом без нарушения целостности обсадной колонны и цементного камня. Сущность изобретения: устройство включает узел воспламенения и секции заряда. Они изготовлены из составов, обеспечивающих горение в водной, водонефтяной и кислотной средах. Устройство имеет одну или несколько воспламенительных секций для возгорания основных секций и оснастку с деталями для сбора секций заряда, пропущенных через центральный канал каждой секции, и детали, обеспечивающие стягивание секций вплотную друг к другу. Оснастка представляет собой составную штангу, пропущенную через центральный канал каждой секции. К обоим концам секции присоединены конусы- центраторы обтекаемой формы для стягивания и поджатия секций заряда вплотную друг к другу. Диаметр конусов-центраторов превышает диаметр секций заряда. Между секциями заряда установлены центрирующие кольца. Они превышают по диаметру диаметр секций заряда. При этом кольца изготовлены таким образом, чтобы не менялась динамика горения заряда. Между нижним конусом-центратором и секциями заряда расположен рассеиватель для отвода газового потока, образующегося при горении заряда. При этом сумма проходных отверстий рассеивателя рассчитана таким образом, чтобы обеспечить минимальную нагрузку на штангу и обеспечить максимальное воздействие на пласт. Между верхним конусом и секциями заряда установлена пружина для упругого поджатия секций и компенсации линейного расширения заряда при высоких температурах в скважине. Секции заряда не имеют защитного покрытия. Это обеспечивает горение по всей поверхности заряда. Конфигурация центрального канала имеет форму с развитой поверхностью горения для обеспечения заданного времени горения и давления для гидроразрыва пласта. 2 з. п. ф-лы, 1 ил.
|
