| СКВАЖИННАЯ НАСОСНАЯ УСТАНОВКА ДЛЯ ЗАКАЧКИ ПЛАСТОВЫХ ВОД В НЕФТЕНОСНЫЙ ПЛАСТ |  |
Номер публикации патента: 2162964 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B047/02 E21B043/20 | | Аналоги изобретения: | SU 1456641 А1, 07.02.1989. SU 135853 А, 17.04.1961. SU 1687771 А1, 30.10.1991. RU 2132455 С1, 27.06.1999. GB 2324108 А, 14.10.1998. WO 95/23909 А1, 08.09.1995. |
| Имя заявителя: | Нефтегазодобывающее управление "Альметьевнефть" ОАО "Татнефть" | | Изобретатели: | Ибрагимов Н.Г.
Закиров А.Ф.
Халиуллин Ф.Ф.
Джафаров Мирзахан Атакиши Оглы
Миннуллин Р.М.
Рахматуллин Д.К. | | Патентообладатели: | Нефтегазодобывающее управление "Альметьевнефть" ОАО "Татнефть" |
Реферат | |

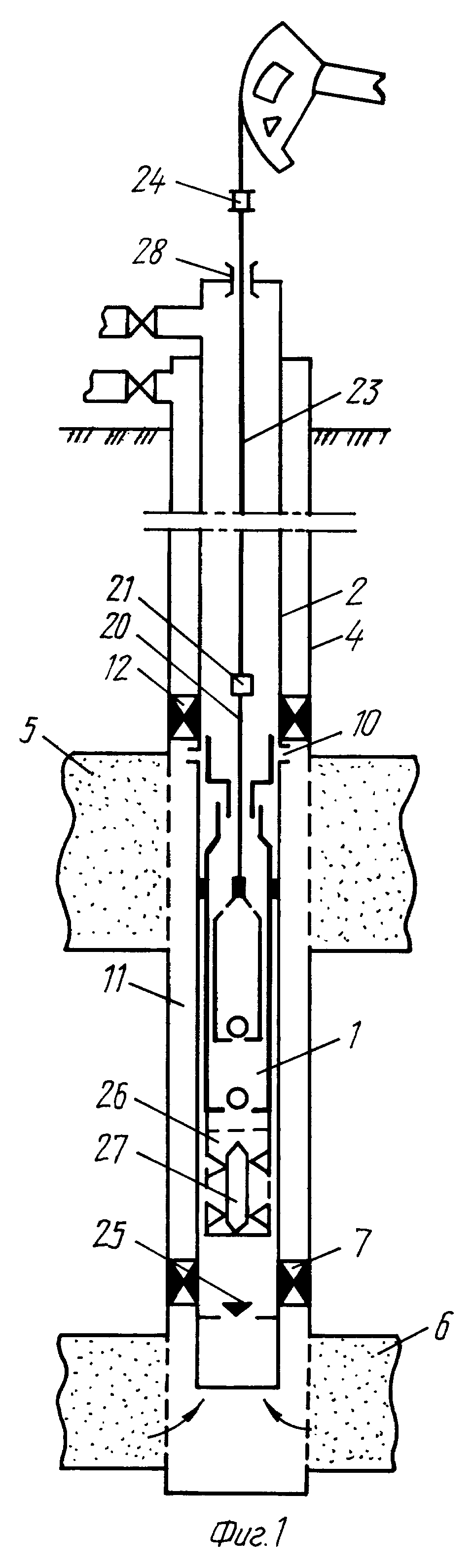

Насосная установка предназначена для использования в нефтяной промышленности для нагнетания воды из нижележащих водоносных пластов в верхнележащий нефтеносный объект со слабопроницаемыми коллекторами в целях поддержания и повышения в нем пластового давления. Содержит колонну насосных труб с обратным клапаном в нижней части, связанную с вставным штанговым насосом и спущенную в эксплуатационную колонну с перфорированными участками напротив нефтеносного и водоносного пластов. Два пакера установлены в затрубном пространстве выше и ниже нефтеносного пласта. Над цилиндром насоса на колонне насосных труб установлен патрубок с уплотнительными кольцами на внутренней поверхности и радиальными каналами, гидравлически связывающими внутреннюю полость патрубка с межпакерной зоной затрубного пространства скважины. В патрубке концентрично размещен ступенчатый стакан с возможностью осевого перемещения, имеющий проходные отверстия и зубчатый наконечник, связанный с переходником цилиндра насоса при помощи цанги. Шток плунжера, проходящий через центральное отверстие стакана, для перемещения последнего в патрубке снабжен верхним и нижним толкателями, взаимодействие которых со стаканом осуществляют с устья скважины через штанговую подвеску. Верхний пакер, перекрывающий затрубное пространство над нефтеносным пластом, выполнен самоуплотняющимся и установлен над радиальными отверстиями на патрубке. Самоуплотняющаяся манжета пакера размещена в предохранительном кожухе, внутренняя полость которого через радиальные отверстия гидравлически связана с патрубком. Повышается эффективность внутрискважинной перекачки воды из нижележащего водоносного в вышележащий нефтеносный пласт штанговой насосной установкой за счет упрощения ее конструкции и обеспечения возможности исследования работы глубинного насоса и пластов. 2 ил.
|
