Общество с ограниченной ответственностью Финансово-промышленная компания "Космос-Нефть-Газ" (RU)
Изобретатели:
Гриценко Владимир Дмитриевич (RU) Лачугин Иван Георгиевич (RU) Черниченко Владимир Викторович (RU) Шевцов Александр Петрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Финансово-промышленная компания "Космос-Нефть-Газ" (RU)
Реферат

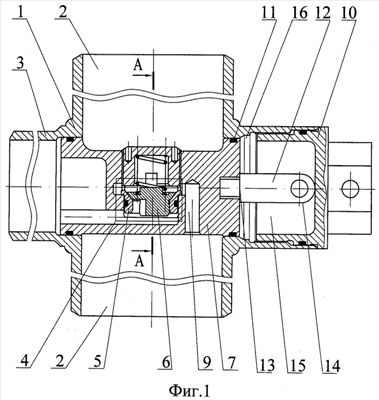

Изобретение относится к трубопроводной арматуре для газовой промышленности и может быть применено при разработке и создании обогреваемых обратных клапанов, устанавливаемых в насосно-компрессорные трубы. Способ заключается в пропускании теплой добываемой среды, например продукции нефтяных скважин типа пластовой жидкости, имеющей температуру 15-25°С по наружной профилированной поверхности внутреннего блока, в котором размещен запорный элемент клапана. Запорный элемент состоит из неподвижной и подвижной частей, взаимодействующих между собой по общей эквидистантной поверхности, выполненных предпочтительно в виде седла с подпружиненной тарелкой, и установленного в полом корпусе клапана. Корпус клапана имеет входной и выходной патрубки для продукции скважин углеводородного сырья и крышку, установленную с его тыльной стороны. При поддержании температуры внутреннего блока в требуемом интервале значений внутренний блок теплоизолируют от корпуса клапана при помощи неметаллических, предпочтительно выполненных из резиновых смесей, кольцевых уплотнений, при этом дополнительно снижают тепловые потери путем выполнения между торцом внутреннего блока с запорным элементом и крышкой корпуса газовой полости, преимущественно воздушной. Технический результат заключается в повышении надежности работы клапана. 2 ил.
