SU 1435836 A1, 07.11.1988. SU 1477899 A1, 07.05.1989. RU 2150575 C1, 10.06.2000. RU 2303116 C1, 20.07.2007. US 5316084 A, 31.05.1994.
Имя заявителя:
Ахмедзянов Олег Харисович (RU)
Изобретатели:
Ахмедзянов Олег Харисович (RU)
Патентообладатели:
Ахмедзянов Олег Харисович (RU)
Реферат

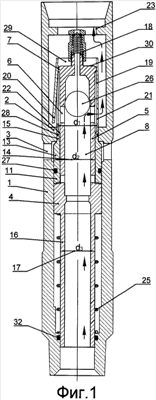

Изобретение относится к нефтегазодобывающей промышленности и может быть применено для оборудования скважин, оснащенных электропогружными насосами. Устройство содержит корпус с кольцевым выступом на внутренней поверхности, подвижный в осевом направлении золотник, имеющий верхний хвостовик меньшего диаметра, в верхней части которого выполнены сливные окна и установлен ограничительный бурт. Золотник снабжен сквозным осевым каналом, в котором размещен обратный клапан. Кольцевая пусковая камера сообщена с осевым каналом золотника посредством отверстий в нижней части верхнего хвостовика. В нижней части золотника установлен нижний хвостовик меньшего диаметра, а в верхней части верхнего хвостовика золотника в осевом канале установлен предохранительный клапан. На верхней ступени аксиально-подвижного двухступенчатого поршня установлен полый цилиндр, в стенках которого размещены цанги и сливные окна. Причем полый цилиндр жестко соединен и совмещен наружной стороной с верхней ступенью поршня, а на внутренней стороне верхняя ступень аксиально-подвижного двухступенчатого поршня образует кольцевой посадочный выступ. Ограничительный бурт выполнен с возможностью герметичной посадки на кольцевой посадочный выступ верхней ступени аксиально-подвижного двухступенчатого поршня, а цанги установлены с возможностью взаимодействия с кольцевым выступом корпуса и с ограничительным буртом. Технический результат заключается в повышении эффективности технологических операций и надежности работы устройства. 3 з.п. ф-лы, 3 ил.
