КЛАПАН ДЛЯ ОБСАДНЫХ КОЛОНН | |
Номер публикации патента: 2171362 | |
Редакция МПК: | 7 | Основные коды МПК: | E21B034/10 | Аналоги изобретения: | SU 1812304 A1, 30.04.1993. RU 2021490 С1, 15.10.1994. RU 2023864 C1, 30.11.1994. SU 1213166 A, 23.02.1986. SU 569695 A, 27.09.1977. SU 247166 A, 11.12.1969. US 4674575 A, 23.06.1987. САФИН B.A. и др. Использование уплотнителей скважинных пакеров. -М.:ВНИИОЭНГ, 1976, с.42. |
Имя заявителя: | ОАО ВНИИТнефть | Изобретатели: | Попов И.И. Спиваковский Ю.И. | Патентообладатели: | ОАО ВНИИТнефть |
Реферат | |

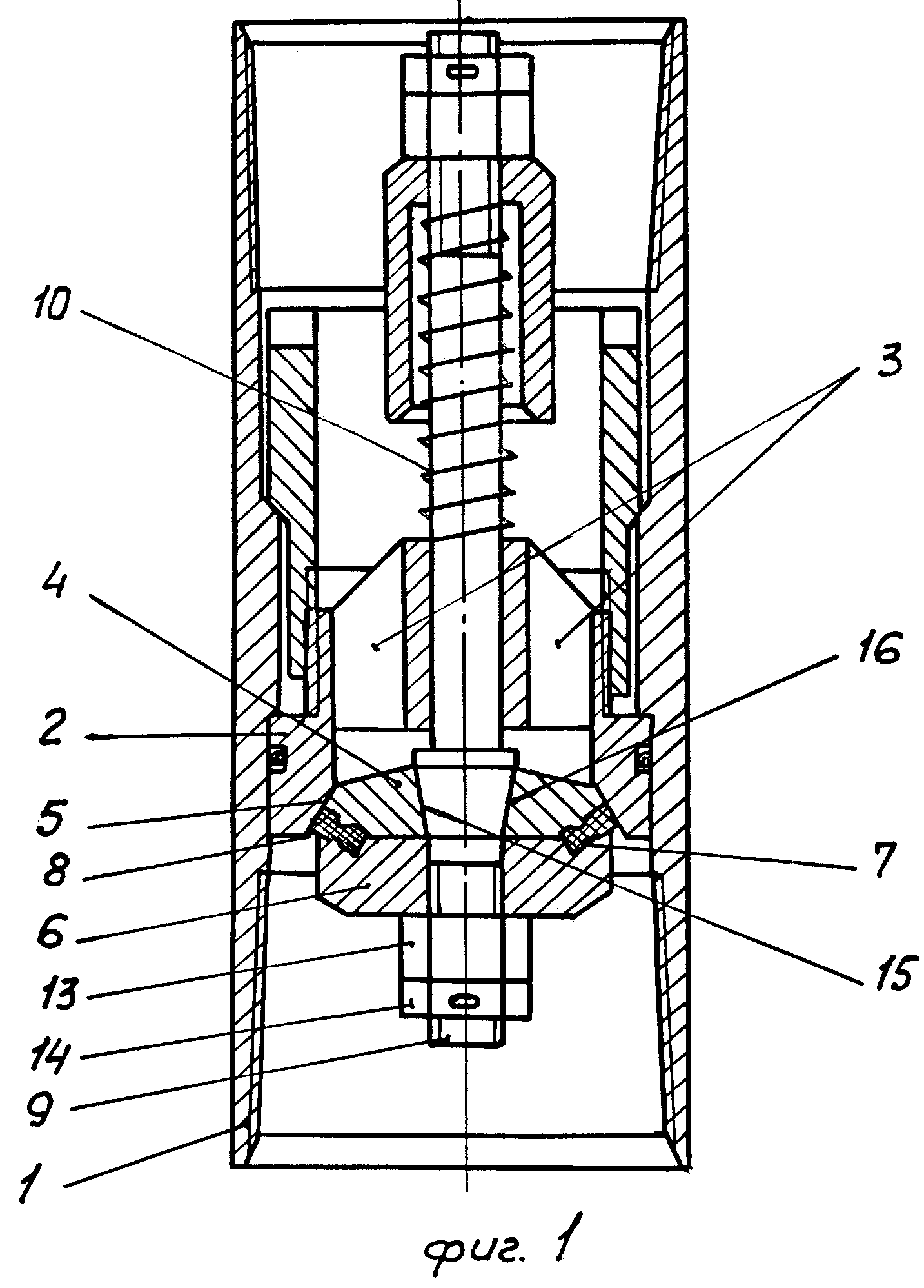

Изобретение относится к горному делу, в частности к технологической оснастке, применяемой при креплении нефтяных и газовых скважин. Обеспечивает повышение надежности клапана за счет исключения перетока бурового или тампонажного раствора из заколонного пространства в процессе ожидания затвердевания цемента. Устройство включает полый корпус. В нем размещено клапанное седло с осевыми каналами, запорный орган в виде тарелки с конической рабочей поверхностью и эластичным кольцом. С тарелкой связан подпружиненный шток. Запорный орган снабжен закрепленной на штоке поджимной тарелкой с гнездом под эластичное кольцо на ее верхней торцевой поверхности. Его глубина меньше высоты эластичного кольца. На нижней торцевой поверхности тарелки выполнены обращенные друг к другу выступы, защемляющие эластичное кольцо. 1 з.п.ф-лы, 2 ил.
|
