SU 1370226 A1, 30.01.1988. SU 987076 A1, 07.01.1983. SU 1667637 A3, 30.07.1991. RU 2294427 C2, 27.02.2007. US 3858648 A, 07.01.1975.
Имя заявителя:
Общество с ограниченной ответственностью "Газпром ПХГ" (RU)
Изобретатели:
Дубенко Валерий Евсеевич (RU) Ичева Наталья Юрьевна (RU) Коршунов Валерий Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Газпром ПХГ" (RU)
Реферат

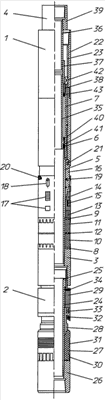

Изобретение относится к нефтегазодобывающей промышленности и предназначено для герметизации межтрубного пространства над противопесочным фильтром при его установке на газовых скважинах месторождений и подземных хранилищах газа. Обеспечивает повышение эксплуатационной надежности и эффективности работы устройства. Пакер сдвоенный содержит верхний и нижний пакеры, жестко связанные между собой соединительной муфтой, и механизм посадки, коаксиально установленный в верхнем пакере. Верхний пакер содержит ствол с диаметрально расположенными выступами на верхней торцевой поверхности. Ствол в верхней части жестко соединен с полым валом, имеющим верхнюю внутреннюю левую и нижнюю наружную правую резьбы. В нижней части на стволе между двумя обжимными обоймами установлен уплотнительный элемент, состоящий из двух или более цилиндрических манжет, разделенных шайбой. Над уплотнительным элементом установлен якорь, с возможностью осевого перемещения относительно ствола, состоящий из корпуса, шлипсов, прижатых пружиной к стволу, и конуса. Корпус выполнен в виде стакана, на боковой поверхности которого в средней части расположены окна под шлипсы, а в верхней части выполнены продольные пазы с винтами, жестко связанными с конусом и установлены срезные винты, связывающие конус с корпусом. Над якорем расположен разъемный корпус с внутренней резьбой в нижней части, обеспечивающей перемещение разъемного корпуса по полому валу. В верхней части разъемного корпуса выполнены два внутренних диаметрально противоположных шпоночных паза и внутренняя резьба. Нижняя часть разъемного корпуса охватывает верхнюю поверхность конуса с установленным на нем подшипником. Нижний пакер содержит ствол с металлическим уплотнительным кольцом и наружной резьбой в верхней части, а в нижней части ствол жестко связан с муфтой, над которой установлены уплотнитель, конус и корпус. Нижняя часть уплотнителя обжата кольцом-зацепом, боковая поверхность которого выполнена в виде загнутых лепестков. На наружной боковой поверхности уплотнителя выполнены кольцевые проточки, при этом верхняя часть уплотнителя обжимает конус. В средней части конуса установлен резиновый армированный компенсатор. Конус установлен с возможностью перемещения по стволу, обеспечивая контакт металлического уплотнительного кольца с внутренней торцевой поверхностью соединительной муфты. Корпус имеет внутреннюю резьбу в нижней части, обеспечивающую его перемещение по стволу. Нижняя часть корпуса охватывает верхнюю поверхность конуса с установленным на нем подшипником. В верхней части корпуса установлены срезные винты, связывающие корпус со стволом. Механизм посадки содержит зацеп и патрубок, жестко связанные между собой ключом, гайку и муфту. Зацеп выполнен в виде полого цилиндра, в нижней части которого расположены по два диаметрально противоположных верхних и нижних паза. Нижние пазы входят в зацепление с выступами ствола верхнего пакера. Ключ выполнен в виде муфты, на нижней наружной поверхности которой расположены две диаметрально противоположные шпонки, входящие в зацепление со шпоночными пазами разъемного корпуса верхнего пакера. Гайка установлена на зацепе под ключом с возможностью осевого перемещения по зацепу и имеет наружную левую резьбу, соответствующую внутренней левой резьбе полого вала верхнего пакера, и диаметрально расположенные выступы на нижней торцевой поверхности, входящие в зацепление с верхними пазами зацепа. Муфта жестко связана с верхней частью патрубка. 1 ил.
