УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ УСТЬЯ СКВАЖИНЫ

Номер публикации патента: 2459067

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011102692/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B033/10
Аналоги изобретения: RU 2010951 C1, 15.04.1994. SU 744116 A, 30.06.1980. SU 1084415 A, 07.04.1984. RU 2245986 C2, 10.02.2005. US 5361840 A, 08.11.1994.

Имя заявителя: Открытое акционерное общество "Особое конструкторское бюро Московского энергетического института" ОАО "ОКБ МЭИ" (RU)
Изобретатели: Христофоров Владислав Николаевич (RU)
Чеботарёв Александр Семёнович (RU)
Крылов Владимир Георгиевич (RU)
Патентообладатели: Открытое акционерное общество "Особое конструкторское бюро Московского энергетического института" ОАО "ОКБ МЭИ" (RU)

Реферат

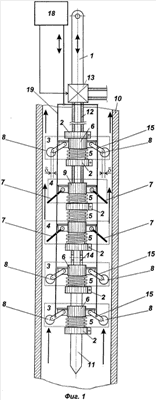

Изобретение относится к нефтегазовой промышленности, а именно к устройству, предназначенному для герметизации устья скважин, которое может быть использовано в процессе строительства, ремонта нефтегазовых скважин, а также при ликвидации аварий. Содержит направляющую штангу 1, на которой расположены опорные элементы 2, стопорные узлы 3 и запорные узлы 4. Опорные элементы 2 выполнены в виде кольцевых хомутиков, охватывающих направляющую штангу 1. Стопорные узлы 3 содержат подпружиненные втулки 6 с кинематически связанными с ними рычагами 15, на концах которых закреплены эксцентрики, выполненные в виде роликов 8. Запорный узел 4 выполнен в виде подвижных створок 7, кинематически связанных с втулками 9, с обеспечением перекрытия внутреннего сечения скважины 10. При этом нижняя часть направляющей штанги 1 выполнена в виде штыря 11, на одной оси с которым жестко закреплен трубопровод 12, на верхнем конце которого установлен вентиль 13. В боковой поверхности нижней части трубопровода выполнено отверстие 14, причем запорный узел 4 закреплен над указанным отверстием. За счет предложенной конструкции устройства достигается повышение надежности его крепления внутри скважины, а также расширение возможностей за счет обеспечения регулируемого отбора пластового флюида после запирания скважины. 8 з.п. ф-лы, 7 ил.
