Общество с ограниченной ответственностью Производственно-торговая фирма "НиГМаш" (RU)
Изобретатели:
Моложанов Александр Семёнович (RU) Моложанов Андрей Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Производственно-торговая фирма "НиГМаш" (RU)
Реферат

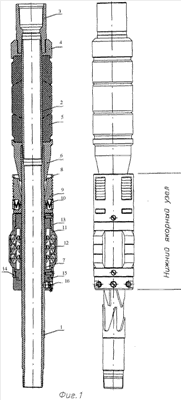

Изобретение относится к нефтегазодобывающей промышленности и может быть использовано при освоении и эксплуатации нефтяных и газовых скважин. Механический пакер содержаит ствол с фигурным пазом на наружной поверхности с продольными короткими и длинными участками, жестко связанную со стволом опору, расположенные под ней с возможностью осевого перемещения относительно ствола уплотнительный элемент, конус и обойму, в которой установлены равномерно по ее окружности зубчатые шлипсы, кольцо, установленное в нижней части обоймы с возможностью радиального вращения относительно обоймы, но жестко связанное с ней в осевом направлении, причем обойма зафиксирована относительно ствола в радиальном направлении, зубчатые шлипсы пружинами поджаты к стволу и расположены таким образом, что при контакте с конусом их наклонные плоские грани параллельны наклонным плоским граням конуса, а направляющий штифт размещен в фигурном пазе, в котором в отличие от прототипа зубчатые шлипсы помещены в кожух, который закреплен на обойме, имеющей в своей средней части пазы, в которых расположены центраторы с пружинами, закрепленные в обойме верхней и нижней крышками, причем под нижней крышкой расположено разрезное кольцо, на котором установлен направляющий штифт. Изобретение позволяет повысить надежность и эффективность работы пакера в процессе его установки, эксплуатации и демонтажа в нефтяных и газовых скважинах. 5 з.п. ф-лы, 3 ил.
