УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЦЕССА ЦЕМЕНТИРОВАНИЯ СКВАЖИН

Номер публикации патента: 2411346

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009142122/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B033/068
Аналоги изобретения: RU 2285119 С1, 10.10.2006. SU 565986 А, 25.07.1977. RU 2085725 С1, 27.07.1997. RU 35893 U1, 10.02.2004. RU 66405 U1, 10.09.2007. FR 2375581 А1, 21.07.1978. CN 101139919 А, 12.03.2008.

Имя заявителя: Малюга Анатолий Георгиевич (RU)
Изобретатели: Малюга Анатолий Георгиевич (RU)
Шерстнев Сергей Николаевич (RU)
Беляков Николай Викторович (RU)
Патентообладатели: Малюга Анатолий Георгиевич (RU)

Реферат

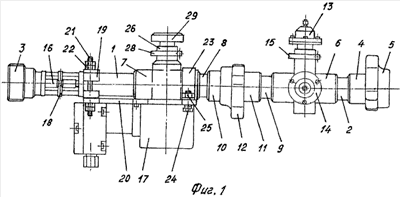

Изобретение относится к области нефтегазодобывающей промышленности, а именно к устройствам, предназначенным для оперативного контроля над процессом цементирования скважин и основных технологических параметров. Содержит измерительный блок с расходомером, датчиками давления и температуры, герметично установленными в горловинах основной муфты, смонтированной между двумя отрезками насосно-компрессорных труб с быстроразъемными соединительными элементами. Также введена дополнительная муфта с размещенным на ней датчиком измерителя плотности, включающим излучатель, накладной блок детектирования и компьютеризированную станцию. При этом дополнительная муфта может быть совмещена с основной либо разнесена с ней в осевом направлении. Дополнительная муфта имеет в центральной части горловину, в которой размещена пробка с излучателем. На внешней стороне дополнительной муфты в месте расположения блока детектирования выполнена канавка, обеспечивающая ослабление потока излучения, а расстояние между излучателем и внутренней поверхностью муфты превышает внутренний диаметр насосно-компрессорных труб. Повышает точность контроля плотности цементного раствора и обеспечивает улучшение эксплуатационных параметров. 3 з.п. ф-лы, 4 ил.
