RU 46295 U1, 27.06.2005. SU 825855 A, 04.05.1981. SU 1564323 A1, 15.05.1990. SU 1776760 A1, 23.11.1992. RU 2068488 C1, 27.10.1996. RU 2274728 C1, 20.04.2006. RU 2347060 C1, 20.02.2009.
Имя заявителя:
Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)
Изобретатели:
Уколов Иван Андреевич (RU) Хайруллин Булат Юсупович (RU) Витязев Олег Леонидович (RU) Ананьев Вячеслав Анатольевич (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)
Реферат

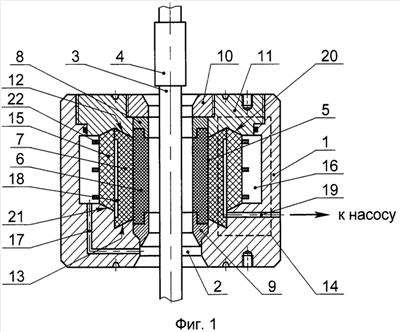

Изобретение относится к нефтедобывающей промышленности, в частности к оборудованию для герметизации устья при проведении работ, связанных с вращением или выполнением спуско-подъемных операций колонны труб. Содержит цилиндрический корпус с центральным сквозным каналом, размещенные внутри корпуса герметизирующий элемент из эластичного материала и гидрокомпенсатор. Герметизирующий элемент выполнен в виде двух кольцевых цилиндрических элементов, расположенных соосно наружного и сменного внутреннего. При этом сменный элемент взаимодействует с центратором и крышкой, герметично закрывающими полость корпуса. Гидрокомпенсатор содержит рабочую камеру в виде кольцевой полости, расположенной снаружи герметизирующего элемента, заполненной рабочим агентом и соединенной каналом с внешним источником гидравлического питания, полость, гидравлически связанную с устьем скважины, и разделитель между рабочей камерой и этой полостью. Разделитель выполнен в виде цилиндрической обечайки из эластичного материала, снаружи которой установлены ограничительные кольца из жесткого материала. За счет усовершенствованной системы гидроканалов создана возможность управления давлением в рабочей камере, что обеспечивает постоянную герметичность на устье, а за счет разделителя обеспечена возможность компенсации повышенных нагрузок, приходящихся на внутренний уплотнительный элемент при проходе через него соединительной муфты. В целом повышается надежность герметизации и износоустойчивость предложенного устройства. 3 ил.
