US 5340626 А, 23.08.1994. DE 1086500 В, 04.08.1960. RU 2123571 C1, 20.12.1998. RU 2037727 C1, 19.06.1995.
Имя заявителя:
САЛЬТЕЛЬ ЭНДЮСТРИ (FR)
Изобретатели:
САЛЬТЕЛЬ Жан-Луи (FR)
Патентообладатели:
САЛЬТЕЛЬ ЭНДЮСТРИ (FR)
Приоритетные данные:
13.09.2004 FR 0409681
Реферат

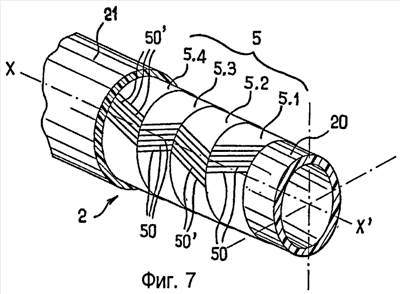

Изобретение относится к устройствам для временного герметичного перекрытия скважины или трубопровода. Устройство содержит муфту, поддающуюся расширению в радиальном направлении под действием текучей среды. Муфта закреплена на концевых органах и содержит пару цилиндрических мембран 20, 21 с гибкой и эластичной стенкой, коаксиально вставленных одна в другую. На внутреннюю мембрану 20 воздействует давление текучей среды. Наружная мембрана 21 предназначена для прижатия к стенке скважины или трубопровода. Между мембранами 20, 21 находится по меньшей мере одна кольцевая и волокнистая конструкция 5 повышенной плотности, образованная множеством тонких и длинных волокон с высокой механической прочностью диаметром от 5 мкм до 100 мкм. Волокна связывают между собой концевые органы и наматываются спиральным образом вокруг внутренней мембраны 20. Угол намотки волокон по отношению к продольной оси симметрии Х-Х' от 45° до 60° на концевых участках и от 15° до 30° в центральной части этой муфты. Плотность намотки волокон уменьшается в направлении от каждого конца к центральному участку стенки муфты. Технический результат: снижение неравномерности распределения напряжений в волокнистой конструкции, предотвращение экструзии. 11 з.п. ф-лы, 23 ил.
