SU 252244 A1, 22.09.1969. SU 307177 A1, 21.06.1971. SU 773250 A1, 23.10.1980. SU 1501589 A1, 25.07.1986. SU 1627665 A1, 15.02.1991. RU 2118442 С1, 27.08.1998. RU 2171366 С1, 27.07.2001. DE 2703101 A1, 27.07.1978.
Имя заявителя:
Терентьев Сергей Владимирович (RU), Ванифатьев Владимир Иванович (RU), Торопынин Владимир Васильевич (RU)
Изобретатели:
Терентьев Сергей Владимирович (RU) Ванифатьев Владимир Иванович (RU) Торопынин Владимир Васильевич (RU)
Патентообладатели:
Терентьев Сергей Владимирович (RU) Ванифатьев Владимир Иванович (RU) Торопынин Владимир Васильевич (RU)
Реферат

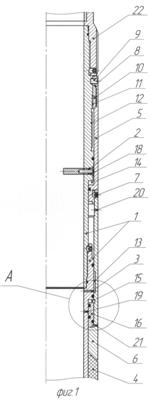

Изобретение относится к области строительства и эксплуатации нефтяных и газовых скважин и, в частности, к герметизации межколонного пространства скважин. Техническим результатом изобретения является повышение герметизирующей способности пакера за счет возможности последовательной передачи дополнительных усилий на уплотнительный элемент пакера и увеличение степени его деформации. В соответствии с изобретением пакер включает полый корпус с двумя, по меньшей мере, радиальными отверстиями. На корпусе помещены уплотнительный элемент и дифференциальная втулка-толкатель с одной, по меньшей мере, внутренней кольцевой проточкой. Последняя закреплена на наружной поверхности корпуса, по меньшей мере, одним срезным элементом и образует с корпусом, по меньшей мере, две замкнутые кольцевые камеры. При этом пакер имеет возможность гидравлического сообщения полости корпуса вначале с одной замкнутой кольцевой камерой через одно радиальное отверстие и передачи усилия на уплотнительный элемент через одну часть поперечного сечения дифференциальной втулки-толкателя, а затем - возможность сообщения с другой замкнутой кольцевой камерой через внутреннюю кольцевую проточку и другое радиальное отверстие и передачи дополнительного усилия на уплотнительный элемент через другую часть поперечного сечения дифференциальной втулки-толкателя. 5 з.п. ф-лы, 4 ил.
