| УСТРОЙСТВО ДЛЯ ПОДЪЕМА ЖИДКОСТИ ПОГРУЖНЫМ ЭЛЕКТРОНАСОСОМ ПО ОБСАДНОЙ КОЛОННЕ СКВАЖИНЫ |  |
Номер публикации патента: 2182264 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D013/10 E21B033/1295 | | Аналоги изобретения: | RU 2068074 С1, 20.10.1996. RU 2071545 С1, 10.01.1997. SU 1571301 А1, 15.06.1990. SU 1090919 А, 07.07.1984. US 3468258 А, 23.09.1969. US 3467182 A, 16.09.1969. ЕР 0196796 А1, 08.10.1986. |
| Имя заявителя: | Стерлядкин Владимир Николаевич | | Изобретатели: | Стерлядкин В.Н. | | Патентообладатели: | Стерлядкин Владимир Николаевич |
Реферат | |

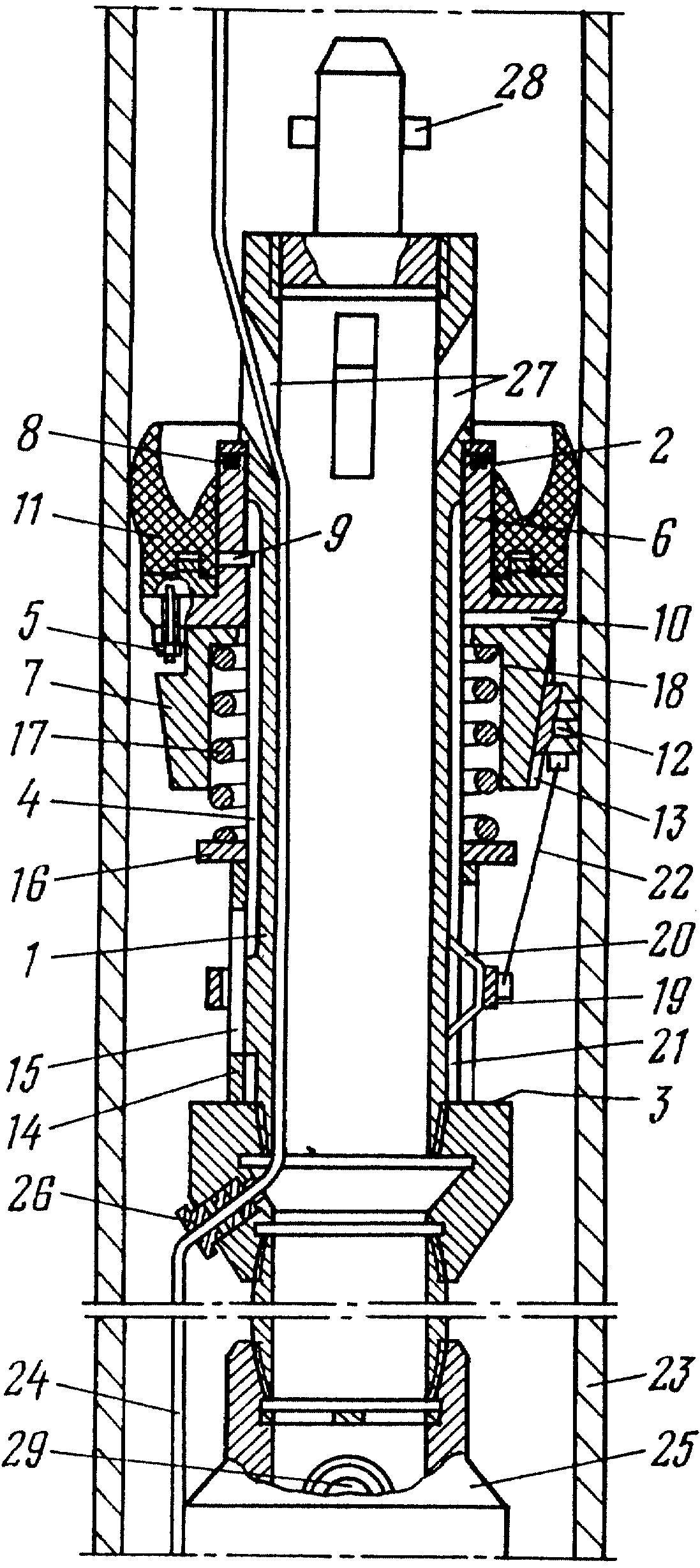

Изобретение относится к области эксплуатации скважин и может быть использовано для обеспечения откачки жидкости, нагнетаемой погружным электронасосом по обсадной колонне скважины. Устройство содержит корпус 1 с верхним и нижним выступами 2, 3 соответственно и с перепускными каналами 4 и свободно установленную между выступами корпуса муфту. Муфта выполнена составной и включает жестко соединенные между собой верхний цилиндрический и нижний конический участки 6, 7. Муфта имеет торцевое уплотнение 8 относительно верхнего выступа 2. На муфте также закреплена эластичная манжета 11. Опорно-стопорное приспособление устройства содержит по крайней мере три шлипса 12 с зубчатой односторонней нарезкой, которые равномерно размещены посредством пазовых соединений 13 на нижнем коническом участке 7 муфты. Между нижним выступом 3 и муфтой установлен проставок в виде патрубка 14 с вертикальными прорезями 15, на его верхнем торце размещена шайба 16, на которую опирается пружина 17, причем ее верхний участок расположен в расточке 18. Ход пружины 17 позволяет взаимодействовать шайбе 16 с торцом нижнего конического участка 7 муфты. Опорно-стопорное приспособление включает также кольцо 19 с жестко укрепленными на его внутренней поверхности пластинчатыми пружинами 20. Последние размещены в прорезях 15 и в пазах 21. Зубчатые шлипсы 12 шарнирно соединены тягами 22 с кольцом 19. При кратковременном пробном запуске электронасоса 25 жидкость поступает в зону, расположенную над манжетой 11, и под действием на последнюю веса столба жидкости манжета 11 вместе с муфтой, преодолевая усилие пружины 17, перемещаются вниз на ход стопорения. Шлипсы 12, перемещаясь по пазам 13, своими зубьями сцепляются со стенками обсадной колонны 23, обеспечивая надежное стопорение устройства. Изобретение позволяет расширить область применения и повысить эксплуатационную надежность и упростить эксплуатацию. 2 з.п. ф-лы, 1 ил.
|
