Использование съемного уипстока для бурения скважины с двумя горизонтальными стволами. - Нефтегазовые технологии, 1994, 1-2, с.13. RU 2415250 С1, 27.03.2011. US 5535822 А, 16.07.1996. GB 2440815 А, 13.02.2008. US 2004108739 А1, 10.06.2004. US 5971078 А, 26.10.1999.
Имя заявителя:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели:
Зайнуллин Альберт Габидуллович (RU) Нуриев Ильяс Ахматгалиевич (RU) Поленок Павел Владимирович (RU) Илалов Рустам Хисамович (RU) Мухаметшин Алмаз Адгамович (RU) Петлин Юрий Иванович (RU) Малышев Сергей Геннадьевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

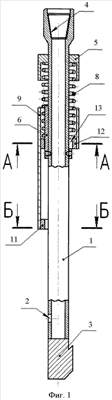

Изобретение относится к нефтегазодобывающей промышленности и может быть использовано при строительстве многозабойных скважин и бурении боковых стволов из обсаженных скважин. Устройство включает полый ствол, заглушенный снизу и оснащенный снизу калиброванным боковым отверстием, расположенным с противоположной стороны ствола относительно ловильного крючка, а сверху - резьбой для соединения с колонной бурильных труб, жестко закрепленный к стволу ниже резьбы кожух, ниже которого установлен фиксатор с боковыми лысками в верхней части, жестко закрепленный к стволу, размещенный снаружи ствола подпружиненный от кожуха вниз цилиндрический корпус с нижней проточкой со стороны ловильного крючка. Корпус снизу оснащен подковообразной опорной втулкой, а выше выборки - опорной втулкой с прямоугольным внутренним продольным отверстием. Опорная втулка размещена снаружи фиксатора с возможностью взаимодействия прямоугольным отверстием с боковыми лысками фиксатора, ограниченного перемещения вверх и радиального отклонения в противоположную сторону от ловильного крючка. Ствол вставлен в подковообразную втулку с возможностью радиального перемещения в противоположную сторону от ловильного крючка. Опорная втулка выполнена с возможностью взаимодействия с верхним торцом клина-отклонителя, а подковообразная опорная втулка - с боковыми проточками клина-отклонителя. Сокращаются материальные и временные затраты. 5 ил.
