RU 2182217 C1, 10.05.2002. SU 1270291 A1, 15.11.1986. RU 2213201 C1, 27.09.2003. RU 2259463 C1, 27.08.2005. US 4185865 A, 29.01.1980.
Имя заявителя:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Асадуллин Марат Фагимович (RU) Зиятдинов Радик Зяузятович (RU) Страхов Дмитрий Витальевич (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

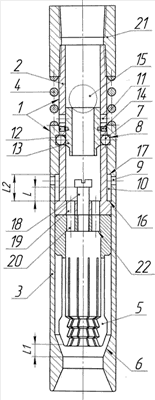

Изобретение относится к нефтегазодобывающей отрасли, в частности к ловильному инструменту для захвата и извлечения из скважины оборванной части колонны труб или пакера. Устройство содержит телескопический корпус, внутренняя и внешняя части которого подпружинены в разные стороны друг от друга и зафиксированы в транспортном положении стопором, цангу, установленную во внешнюю часть корпуса с возможностью ограниченного перемещения сверху внутренней частью, а снизу - конусным сужением внешней части корпуса. Внутренняя часть снабжена стопором, а внешняя часть - внутренней проточкой под стопор. Внешняя часть напротив камеры, образованной внутренней и внешней частями в транспортном положении, снабжена отверстиями, сообщенными с пространством снаружи корпуса. В верхнем торце цанги выполнены переточные каналы, а в нижнем торце внутренней части корпуса - нижние каналы, сообщенные с переточными каналами цанги. Во внутренней части выполнены верхние каналы, сообщенные с пространством снаружи корпуса, и технологические отверстия, расположенные между верхними и нижними каналами. Стопор выполнен в виде шариков, вставленных в технологические отверстия и поджатых изнутри полой втулкой, герметично перекрывающей верхние каналы этой части и выполненной с возможностью взаимодействия с бросовым с устья шариком и перемещения полой втулки вниз, сопровождающегося открытием верхних каналов. Цанга соединена с внутренней частью корпуса с возможностью ограниченного перемещения. Повышается надежность конструкции, снижается себестоимость. 1 ил.
