УСТРОЙСТВО ДЛЯ ОСВОБОЖДЕНИЯ КОЛОННЫ ТРУБ ИЗ СКВАЖИНЫ

Номер публикации патента: 2414585

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010115875/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B031/107
Аналоги изобретения: RU 2380517 C1, 27.01.2010. RU 2383712 C1, 10.03.2010. RU 2380516 C1, 27.01.2010. RU 2379466 C1, 20.01.2010. US 3500908 A, 17.03.1970.

Имя заявителя: Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели: Махмутов Ильгизар Хасимович (RU)
Страхов Дмитрий Витальевич (RU)
Зиятдинов Радик Зяузятович (RU)
Асадуллин Марат Фагимович (RU)
Салимов Олег Вячеславович (RU)
Оснос Владимир Борисович (RU)
Патентообладатели: Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)

Реферат


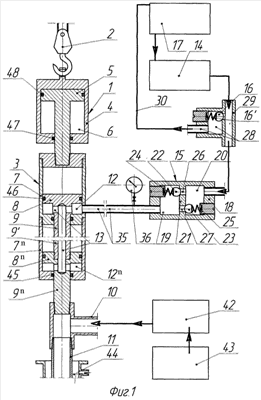

Изобретение относится к нефтегазодобывающей промышленности, в частности к устройствам для освобождения аварийных труб. Устройство включает демпфер между подъемником и генератором вертикальных импульсов, который снизу соединен с колонной труб. Демпфер выполнен в виде вертикального герметичного цилиндра с поршнем, внутренняя полость под поршнем которого заполнена газом. Генератор выполнен в виде трубчатого корпуса, состоящего из последовательно соединенных силовых цилиндров и соединенного сверху со штоком поршня демпфера. Цилиндры снабжены силовыми поршнями, соединенными последовательно полыми штоками так, что их подпоршневые полости сообщены между собой и через распределитель и предохранительный клапан с поршневым бесклапанным насосом. Нижний шток силового поршня, заглушенный снизу, соединен с колонной труб. Распределитель состоит из цилиндрического корпуса с двумя камерами, разделенными перегородкой. Предохранительный клапан размещен между распределителем и поршневым бесклапанным насосом и выполнен с возможностью сообщения этого патрубка с буферной емкостью. Между нижним штоком гидроцилиндра и колонной труб установлен тройник, соединенный с дополнительным насосом с емкостью, сообщающейся с межтрубным пространством скважины. Колонна труб над местом прихвата снабжена вибратором радиального действия, состоящим из полого цилиндра и размещенного в нем штока с проходным каналом, а также седла, установленного в проходном канале штока для размещения в нем шара. Цилиндр выполнен эксцентрично со смещенным центром тяжести относительно оси устройства. Повышается эффективность работы. 3 ил.
