RU 2251613 С1, 10.05.2005. SU 1613578 А1, 15.12.1990. SU 1153038 А, 30.04.1985. RU 2174586 С2, 10.10.2001. WO 9801652 А1, 15.01.1998. US 2009145604 A, 11.06.2009.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Панин Николай Митрофанович (RU) Кононов Виктор Михайлович (RU) Дедов Николай Иванович (RU) Шапошников Сергей Дмитриевич (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

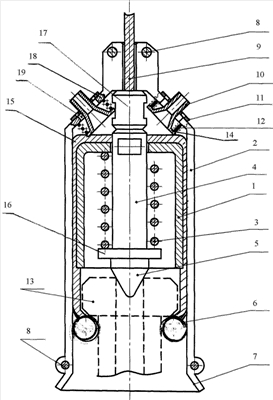

Изобретение относится к нефтяной и газовой промышленности, в частности к ловильным устройствам, предназначенным для ликвидации аварии с бурильными трубами в скважинах, преимущественно, большого диаметра. Устройство включает полый корпус, шаровые захватные элементы, соединенные с корпусом гибкими звеньями, установленный в полости корпуса и подпружиненный относительного него тарированной пружиной шток с центрирующим конусом и связанный с размещенным на устье скважины грузоподъемным механизмом канатной подвеской, и размещенную на корпусе с возможностью осевого перемещения посыльную втулку с крышкой, направляющим конусом для взаимодействия с шаровыми захватными элементами, узлом торможения и с осевым каналом для канатной подвески. Крышка посыльной втулки выполнена со сквозными каналами, а узел ее торможения - в виде клапанов, размещенных в сквозных каналах крышки. Повышается безопасность работ, снижаются затраты на ликвидацию аварий. 1 з.п. ф-лы, 1 ил.
