RU 2282015 С2, 20.08.2006. SU 578429 А1, 30.01.1977. SU 1008412 А, 30.03.1983. RU 2243354 С1, 27.12.2004. GB 2350134 А, 22.12.2000.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

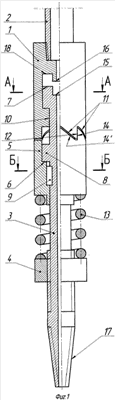

Изобретение относится к области нефтяной и газовой промышленности, в частности к устройствам для ликвидации прихватов колонн труб в скважине ударным методом. Устройство включает в себя корпус, связанный с рабочей колонной, телескопически вставленный с возможностью вращения и продольного перемещения вниз в корпус шпиндель с наковальней, соединяемый с освобождаемым объектом, и ударник, выполненный с возможностью ударного взаимодействия с наковальней при вращении корпуса относительно шпинделя. Шпиндель снизу вверх оснащен на поверхности нижним регулируемым в продольном направлении упором, наковальней, выполненной в виде кольцевого выступа, и верхним упором, корпус снабжен внутренним ограничителем, располагаемым между наковальней и верхним упором, и торцевыми проточками снизу, равномерно размещенными по периметру с наклонной поверхностью в сторону вращения корпуса и продольной поверхностью с противоположной стороны. Наковальня выполнена в виде кольцевого груза, установленного с возможностью продольного перемещения на шпинделе, поджатого пружиной от нижнего упора к наковальне, и оснащенного на внешней торцевой поверхности проточками, соответствующими проточкам корпуса, с которыми состыкованы с возможностью скользящего взаимодействия при вращении корпуса относительно шпинделя. На верхнем торце шпинделя и внутреннем торце корпуса выполнены соответствующие выборка и выступ, выполненные с возможностью взаимодействия для исключения взаимного проворота при перемещении корпуса вниз относительно шпинделя. Повышается надежность работы устройства. 3 ил.
