АРЕНСОН А.И., АБУГОВ П.М. Нефтяное оборудование Каталог - справочник, Оборудование и инструмент для добычи нефти, том 3. - М.: Гостоптехиздат, 1960, с.169. SU 1041182 A1, 15.09.1983. RU 2136842 C1, 10.09.1999. RU 2301879 C1, 27.06.2007. US 5141275 A, 25.08.1992.
Имя заявителя:
Лачинян Леонид Артемьевич (RU), Бочаров Владимир Алексеевич (RU)
Изобретатели:
Лачинян Леонид Артемьевич (RU) Бочаров Владимир Алексеевич (RU)
Патентообладатели:
Лачинян Леонид Артемьевич (RU) Бочаров Владимир Алексеевич (RU)
Реферат

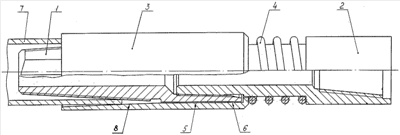

Изобретение относится к нефтяной и газовой промышленности, в частности к области бурового инструмента, применяемого при ликвидации аварий, связанных с обрывами бурильных труб. Устройство включает метчик и центрирующую воронку, контактирующие по скользящей посадке посредством соответственно цилиндрической проточки и расточки. Рабочая поверхность воронки выполнена в форме конуса с параметрами, обеспечивающими полный обхват конца оборванной трубы независимо от степени ее износа и заклинивание трубы между воронкой и метчиком с момента начала его внедрения в тело трубы. Воронка и метчик выполнены с возможностью свободно проворачиваться относительно друг друга и под действием пружины перемещаться в осевом направлении. Повышается надежность захвата трубы. 1 ил.
