Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Табашников Роман Алексеевич (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

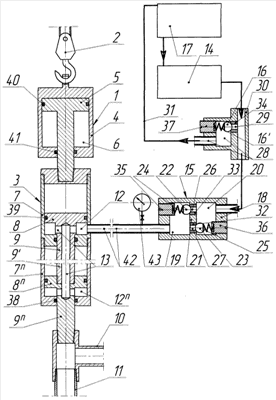

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Включает подъемник, соединенный с демпфером, и генератор вертикальных импульсов, который снизу соединен с колонной труб. Демпфер выполнен в виде цилиндра с поршнем, внутренняя полость под поршнем которого заполнена газом. Генератор вертикальных импульсов выполнен в виде трубчатого корпуса, состоящего из последовательно соединенных силовых цилиндров и соединенного сверху со штоком поршня демпфера. Силовые цилиндры снабжены поршнями, соединенными последовательно полыми штоками так, что подпоршневые полости силовых цилиндров сообщены между собой, а через распределитель - с генератором гидравлических импульсов. Нижний шток силового поршня заглушен снизу и соединен с колонной труб. Распределитель состоит из цилиндрического корпуса с двумя камерами и разделен перегородкой, которая оснащена прямым клапаном для подачи жидкости от насоса и обратным клапаном для сброса жидкости из силовых цилиндров. Предохранительный клапан размещен между распределителем и генератором гидравлических импульсов и выполнен с возможностью сообщения с буферной емкостью. Все клапаны выполнены с возможностью изменения в широком диапазоне давления их срабатывания. Позволяет подобрать оптимальный режим работы, что повышает эффективность извлечения из скважины прихваченной колонны труб, а также имеет простую конструкцию, дешево в изготовлении и имеет меньшую металлоемкость. 1 ил.
