US 3500908 А, 17.03.1970. SU 1506073 A1, 07.09.1989. SU 1645453 A1, 30.04.1991. SU 1583585 A1, 07.08.1990. RU 2205937 C2, 27.02.1996. US 4574888 A, 11.03.1986. US 4658901 A, 21.04.1987.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

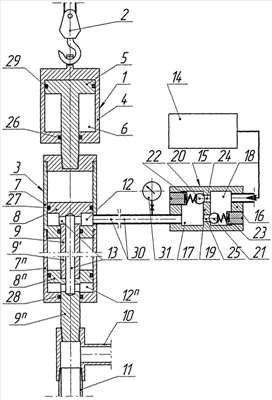

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Техническим результатом является простота конструкции и повышение эффективности извлечения из скважины прихваченной колонны труб. Устьевое устройство для освобождения колонны труб из скважины содержит демпфер и генератор вертикальных импульсов. Демпфер выполнен в виде вертикального герметичного цилиндра с поршнем, подпоршневая полость которого заполнена газом, а генератор выполнен в виде трубчатого корпуса, состоящего из последовательно соединенных силовых цилиндров. Силовые цилиндры снабжены поршнями, соединенными последовательно полыми штоками так, что подпоршневые полости силовых цилиндров сообщены между собой и через распределитель с поршневым бесклапанным насосом. Распределитель состоит из цилиндрического корпуса с двумя камерами, разделенными перегородкой, которая оснащена прямым и обратным подпружиненными клапанами, при этом усилие поджатия пружиной обратного клапана выше, чем усилие поджатия пружиной прямого клапана. 1 ил.
