Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

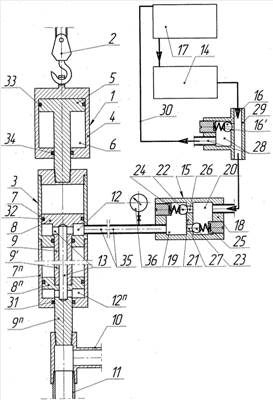

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Техническим результатом являются простота конструкции и повышение эффективности извлечения из скважины прихваченной колонны труб. Устьевое устройство для освобождения колонны труб из скважины включает генератор вертикальных импульсов и демпфер, установленный между подъемником и генератором вертикальных импульсов. При этом демпфер выполнен в виде вертикального герметичного цилиндра с поршнем, внутренняя полость которого под поршнем заполнена газом, а генератор выполнен в виде трубчатого корпуса, состоящего из последовательно соединенных силовых гидроцилиндров, внутри которых размещены соединенные между собой поршни со штоками. Причем штоки выполнены полыми и гидравлически сообщают подпоршневые полости гидроцилиндров между собой. Подпоршневая полость одного из гидроцилиндров сообщена через распределитель и предохранительный клапан с поршневым безклапанным насосом, оснащенным буферной емкостью. Распределитель состоит из цилиндрического корпуса с двумя камерами, разделенными перегородкой, которая оснащена прямым клапаном для подачи жидкости от насоса и обратным клапаном для сброса жидкости из силовых цилиндров, при этом усилие поджатия пружиной обратного клапана выше, чем усилие поджатия пружиной прямого клапана. Предохранительный клапан размещен в боковом канале проходного патрубка между распределителем и насосом и выполнен с возможностью сообщения этого патрубка с буферной емкостью. 1 ил.
