US 3500908 А, 17.03.1970. SU 1244280 A1, 15.07.1986. SU 1583585 A1, 07.08.1990. SU 1671839 A1, 23.08.1991. SU 1645453 A1, 30.04.1991. RU 2055151 C1, 27.02.1996. US 4574888 A, 11.03.1986. US 4658901 A, 21.04.1987.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Жиркеев Александр Сергеевич (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

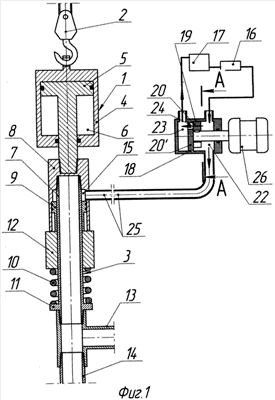

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Техническим результатом является простота конструкции и повышение эффективности извлечения из скважины прихваченной колонны труб за счет увеличения усилия, направленного вверх. Устьевое устройство для освобождения колонны труб из скважины включает генератор вертикальных импульсов и демпфер, установленный между подъемником и генератором вертикальных импульсов. При этом демпфер выполнен в виде вертикального герметичного цилиндра с поршнем, внутренняя полость которого заполнена газом, а генератор вертикальных импульсов выполнен в виде трубчатого корпуса с установленным сверху дополнительным цилиндром с кольцевым поршнем, взаимодействующим снизу с подпружиненным грузом, который выполнен с возможностью возвратно-поступательного перемещения по трубчатому корпусу. Надпоршневая полость дополнительного цилиндра выполнена с возможностью сообщения с насосом, оснащенным буферной емкостью, через распределитель, состоящий из двухкамерного цилиндрического корпуса, камеры которого сообщаются между собой каналом, выполненным в стенке распределителя, и вращающейся от привода перегородкой, оснащенной вырезом, который периодически сообщается с указанным каналом. 1 з.п. ф-лы, 2 ил.
