US 3500908 А, 17.03.1970. SU 1469098 A1, 30.03.1989. SU 1583585 A1, 07.08.1990. SU 1645453 A1, 30.04.1991. RU 2055151 C1, 27.02.1996. US 4574888 A, 11.03.1986. US 4658901 A, 21.04.1987.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Махмутов Ильгизар Хасимович (RU) Страхов Дмитрий Витальевич (RU) Зиятдинов Радик Зяузятович (RU) Асадуллин Марат Фагимович (RU) Оснос Владимир Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

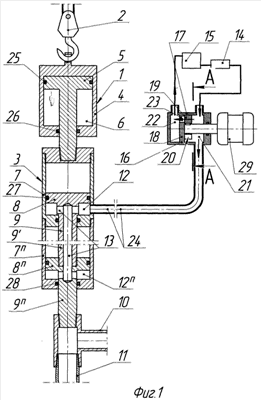

Изобретение относится к нефтегазодобывающей промышленности, в частности к устьевым устройствам для освобождения аварийной колонны труб, прихваченной в скважине. Техническим результатом является простота конструкции и повышение эффективности извлечения из скважины прихваченной колонны труб за счет увеличения усилия, направленного вверх. Устьевое устройство для освобождения колонны труб из скважины включает демпфер, установленный между подъемником и генератором вертикальных импульсов. При этом демпфер выполнен в виде вертикального герметичного цилиндра с поршнем, внутренняя полость которого заполнена газом, а генератор вертикальных импульсов выполнен в виде нескольких соединенных между собой гидроцилиндров, внутри которых размещены соединенные между собой поршни со штоками. Причем штоки выполнены полыми и гидравлически сообщают подпоршневые полости гидроцилиндров между собой. Подпоршневая полость одного из гидроцилиндров выполнена с возможностью сообщения с насосом, снабженным буферной емкостью, через распределитель, состоящий из двухкамерного цилиндрического корпуса, камеры которого сообщаются между собой каналом, и вращающейся от привода перегородкой, оснащенной вырезом, который периодически сообщается с указанным каналом. 1 з.п. ф-лы, 2 ил.
