| УСИЛИТЕЛЬНОЕ УСТРОЙСТВО |  |
Номер публикации патента: 2164584 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B031/113 | | Аналоги изобретения: | Бурильные и ловильные инструменты. Гидравлический акселератор двойного действия. Общий каталог 1994-95 г.г. Фирмы "ХЬЮСТОН ИНЖИНИРС, ИНК". SU 1620605 A1, 15.01.1991. SU 1550089 A1, 15.03.1990. RU 2068487 C1, 27.10.1996. ПУСТОВОЙТЕНКО И.П. Предупреждение и ликвидация аварий в бурении. 3-е издание, переработанное и дополненное. - М.: Недра, 1988, с.229 и 230. |
| Имя заявителя: | ОАО Научно-производственное объединение "Буровая техника" | | Изобретатели: | Артемьев Н.А.
Зимин А.В.
Грачев В.В.
Либерман В.И. | | Патентообладатели: | ОАО Научно-производственное объединение "Буровая техника" |
Реферат | |

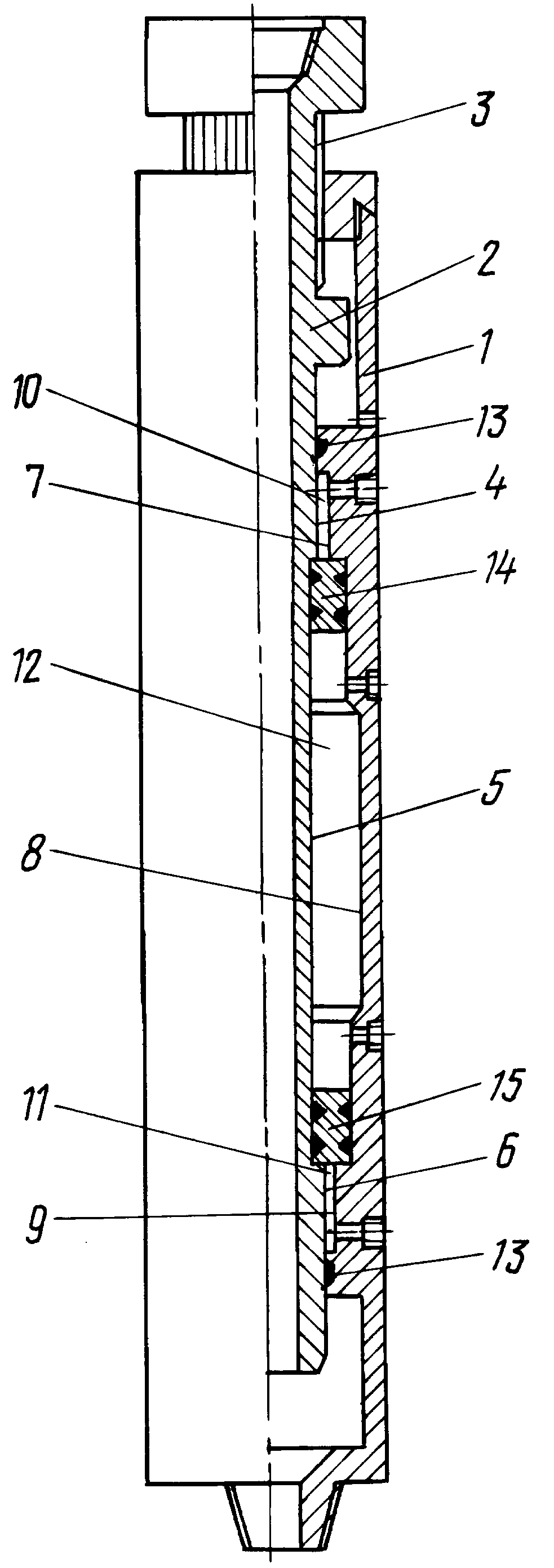

Изобретение относится к буровой технике, а именно к усилительным устройствам для гидравлических ударных механизмов, используемых при ликвидации прихватов, упрощает конструкцию и повышает надежность работы устройства. Усилительное устройство состоит из корпуса, в полости которого размещен шток, соединенный шлицевым соединением с корпусом. На наружной поверхности штока выполнены верхняя, средняя и нижняя проточки. На внутренней поверхности корпуса имеются три проточки - верхняя, средняя и нижняя. Проточки образуют камеры. Верхний и нижний поршни установлены на штоке с возможностью ограниченного осевого перемещения. Ход каждого из поршней относительно штока равен ходу каждого из поршней относительно корпуса. При натяжении буровой колонны или ее сжатии в одной и той же камере, образованной средними проточками, происходит сжатие масла и накопление потенциальной энергии как при ударе в направлении снизу вверх, так и сверху вниз. Изобретение позволяет упростить конструкцию, выполнить устройство компактным и надежным в работе. 1 ил.
|
