Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

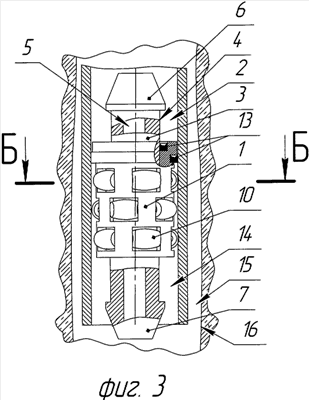

Изобретение относится к нефтегазодобывающей промышленности, а именно к устройствам для установки профильных перекрывателей при изоляции ими зон осложнения бурения. Башмак включает корпус с центральным каналом, в котором герметично с возможностью ограниченного продольного перемещения размещен клапанный элемент с проходным каналом и ловильной головкой, выполненной сверху. Корпус оснащен роликами с осевыми отверстиями, а клапанный элемент ниже ловильной головки выполнен с конусной сужающейся вниз поверхностью и наружным ограничителем снизу. Корпус оснащен равномерно по периметру и высоте окнами с осями, расположенными в плоскостях, перпендикулярных оси корпуса. Диаметр отверстия роликов превосходит диаметры осей на величину не менее максимально возможного радиального перемещения роликов. Корпус выполнен с возможностью герметичного ввода в нижнюю часть профильного перекрывателя. Наружный диаметр роликов выполнен таким образом, что ролики имеют возможность одновременного взаимодействия с внутренней поверхностью нижней части профильного перекрывателя и с конусной сужающейся поверхностью клапанного элемента. Упрощается конструкция, расширяется область применения, уменьшается время на изготовление устройства. 4 ил.
