RU 65554 U1, 10.08.2007. RU 2322568 C1, 20.04.2008. RU 2380515 C1, 27.01.2010. RU 58155 U1, 10.11.2006. EP 1582274 A, 05.10.2005.
Имя заявителя:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Изобретатели:
Ахмадишин Фарит Фоатович (RU) Хамитьянов Нигаматьян Хамитович (RU) Ягафаров Альберт Салаватович (RU) Киршин Анатолий Вениаминович (RU) Пронин Виталий Евгеньевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" имени В.Д. Шашина (RU)
Реферат

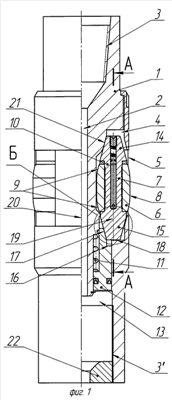

Изобретение относится к бурению и капитальному ремонту скважин и предназначено, в частности, для развальцовывания и калибрования систем из профильных. Развальцеватель-калибратор включает корпус с центральным каналом, резьбами для соединения со скважинным оборудованием и углублениями на наружной поверхности, в которых размещены ролики, установленные на осях и выполненные в виде цилиндров с фасками. Верхние концы осей выполнены с возможностью ограниченного перемещения наружу, в кольцевой полости, образованной между двумя корпусными деталями, размещен подпружиненный кольцевой поршень, установленный с возможностью осевого перемещения. Подпоршневая полость кольцевого поршня сообщена с центральным каналом. Оси сверху и снизу оснащены призматическими концами, вставлены в корпус с возможностью ограниченного продольного перемещения вверх и радиального перемещения наружу под действием упорной и наклонной, взаимодействующей с нижнем торцом оси, поверхностей поршня, подпружиненного вниз и выполненного с возможностью ограниченного продольного перемещения вверх. Центральная ось каждой оси расположена в соответствующей ей плоскости, параллельной оси корпуса. Корпус выполнен с наклонными поверхностями под соответствующие верхние призматические концы осей. Центральный канал корпуса ниже поршня снабжен технологическим сужением. Снижается ававрийность, повышается работоспособность и эффективность устройства, увеличивается межремонтный период. 10 з.п. ф-лы, 4 ил.
