RU 2088739 C1, 27.08.1997. SU 1518478 A1, 30.10.1989. SU 1532694 A1, 10.12.1989. RU 2297555 C2, 20.04.2007. RU 2192627 C1, 10.11.2002.
Имя заявителя:
Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Изобретатели:
Андоскин Владимир Николаевич (RU) Кобелев Константин Анатольевич (RU) Тимофеев Владимир Иванович (RU) Рыжов Александр Борисович (RU) Лешуков Виталий Геннадьевич (RU) Кузнецов Алексей Валериевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Реферат

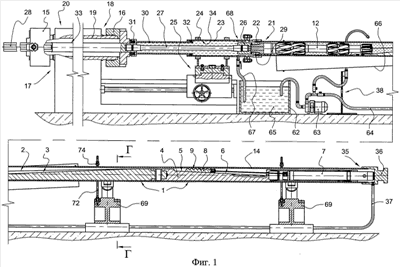

Изобретение относится к области нефтяного машиностроения, а именно к оборудованию для подтверждения работоспособности отклоняющего устройства и фрезера-райбера, предназначенных для вырезки окна в обсадной трубе, вне буровой скважины. Содержит клин-отклонитель, распорную часть и связанную с распорной частью опору, при этом распорная часть скреплена срезаемыми элементами с опорой, а фрезер-райбер с отклоняющей частью клина-отклонителя. К верхнему краю обсадной трубы подсоединен ее удлинитель, закрепленный в держателе труб в суппорте. Внутри удлинителя обсадной трубы установлен с возможностью скольжения трубчатый поршень с внутренним и наружным герметизирующими элементами, внутренний герметизирующий элемент трубчатого поршня контактирует с наружной поверхностью приводного вала, а наружный герметизирующий элемент с внутренней поверхностью удлинителя обсадной трубы. Привод вращения фрезера-райбера содержит резьбовую муфту, торсионный и приводной валы, скрепленные между собой с возможностью передачи крутящего момента на приводную часть фрезер-райбера. Подтверждается работоспособность отклоняющего устройства и ресурс фрезера-райбера, предотвращается аварийность и снижается стоимость отклоняющего устройства и фрезер-райбера. 2 з.п. ф-лы, 7 ил.
