Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

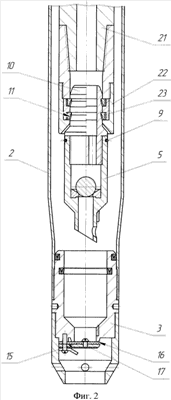

Изобретение относится к бурению скважин, в частности к технологии установки профильных хвостовиков для крепления и вскрытия продуктивных пластов на стадии заканчивания скважин. Устройство включает резьбы для соединения с хвостовиком, корпус с центральным каналом, в котором соосно-подвижно относительно его геометрической оси установлен клапанный элемент с проходным каналом, сообщенным при помощи отверстий с полостью хвостовика, зафиксированный от продольных перемещений фиксатором в виде стопорного кольца, снабженный вверху головкой с наружными коническими кольцевыми проточками и зафиксированный от вращения относительно корпуса. Отверстия для сообщения проходного канала клапанного элемента с полостью хвостовика выполнены продольными. Проходной канал снабжен обратным шаровым клапаном. В корпусе снизу выполнена полость, в которой размещен отгибающийся подпружиненный тарельчатый клапан, выполненный с возможностью перекрытия центрального канала. Снизу клапанный элемент снабжен наклонным толкателем, выполненным с возможностью взаимодействия и отгиба тарельчатого клапана в транспортном положении. Повышается эффективность способа, расширяются его функциональные возможности. 2 ил.
