Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Мелинг Константин Викторович (RU) Багнюк Сергей Леонидович (RU) Ягафаров Альберт Салаватович (RU) Максимов Денис Владимирович (RU) Пронин Виталий Евгеньевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

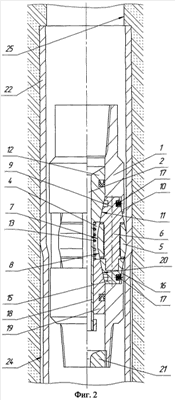

Изобретение относится к бурению скважин и предназначено, в частности, для развальцовывания и калибрования профильных труб при их установке в скважинах. Устройство включает корпус с центральным каналом, резьбами для соединения со скважинным оборудованием и углублениями на наружной поверхности, в которых размещены ролики, установленные на осях и выполненные в виде цилиндров с фасками. Верхние концы осей выполнены с возможностью ограниченного перемещения наружу при взаимодействии с конусной поверхностью кольцевого поршня, подпружиненного вверх и установленного в центральном канале корпуса с возможностью осевого перемещения. Нижние концы осей вставлены во втулки. Втулки вставлены в корпус с возможностью ограниченного радиального перемещения наружу. Втулки и верхние концы осей подпружинены внутрь корпуса. Кольцевой поршень снизу оснащен штоком. Между штоком и центральным каналом ниже углублений размещен нижний кольцевой поршень с верхней конусной поверхностью, взаимодействующей с втулками. Кольцевой поршень подпружинен от нижнего кольцевого поршня. Центральный канал корпуса снизу снабжен сужением проходного сечения. Повышается качество развальцовки, повышается ресурс и надежность устройства, исключаются аварийные ситуации. 3 з.п. ф-лы, 3 ил.
