SU 1747673 А1, 15.07.1992. SU 388650 А, 25.02.1976. SU 562636 А1, 25.06.1977. RU 2154148 С2, 10.08.2000. СА 2465933 А, 02.11.2004.
Имя заявителя:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Изобретатели:
Гарифов Камиль Мансурович (RU) Кадыров Альберт Хамзеевич (RU) Рахманов Илгам Нухович (RU) Глуходед Александр Владимирович (RU) Балбошин Виктор Александрович (RU) Воронин Николай Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Татнефть" им. В.Д. Шашина (RU)
Реферат

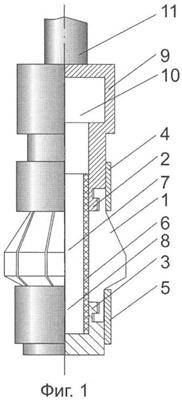

Группа изобретений относится к нефтегазодобывающей промышленности, в частности к способам и устройствам для герметизации обсадной колонны в скважине. Устройство содержит верхний и нижний упоры с набором формующих секторов, установленных между ними с возможностью ограниченного радиального перемещения, диафрагму из эластичного материала, установленную внутри формирующих секторов, полость которой заполнена несжимаемой подвижной средой. Формующие секторы установлены с возможностью ограниченного перемещения внутрь в радиальном направлении. Полость диафрагмы сообщена с упругим автономным компенсатором, обеспечивающим постоянный подпор среды в диафрагме непосредственно или через поршень, установленный над диафрагмой. В качестве упругого автономного компенсатора может быть использована емкость со сжатым газом, сообщенная с полостью диафрагмы. В качестве несжимаемой подвижной среды в диафрагме может быть использован эластичный материал, а в качестве упругого автономного компенсатора - емкость со сжатым газом, сообщенная с поршнем, опирающимся на эластичный упругий материал. По второму варианту выполнения для обеспечения постоянного подпора среды в диафрагме установлен компенсатор. Упрощается технология, расширяется область использования. 2 н. и 19 з.п. ф-лы, 12 ил.
