RU 2186961 C2, 10.08.2002. RU 2191258 C1, 20.10.2002. RU 2121568 C1, 10.11.1998. RU 2322566 C2, 20.04.2008. RU 68579 U1, 27.11.2007. SU 1572093 A1, 20.08.2000. US 7063144 B2, 20.06.2006. US 3520362 A, 14.07.1970. EP 1350006 B1, 08.10.2003.
Имя заявителя:
Муфазалов Роберт Шакурович (RU)
Изобретатели:
Муфазалов Роберт Шакурович (RU)
Патентообладатели:
Муфазалов Роберт Шакурович (RU)
Реферат

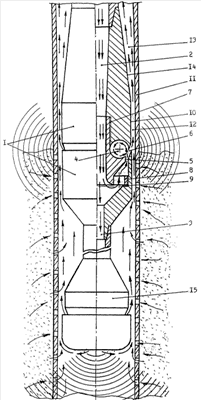

Изобретение относится к способам воздействия на призабойную зону скважины с использованием гидроакустических волн и устройствам для их осуществления и может быть использовано для освоения скважины, вызова притока нефти. Способ включает спуск гидроакустического генератора до забоя скважины, промывку призабойной зоны рабочим агентом через гидроакустический генератор, возбуждение гидроакустических волн и создание депрессии в зоне продуктивного пласта. Воздействие производят до полного размыва отложений на забое скважины и очистки от кольматантов призабойной зоны в интервале продуктивного пласта путем создания двухступенчатой депрессии на пласт и генерирования гидроакустических волн радиального и продольного излучений. Создание двухступенчатой депрессии и генерирование гидроакустических волн осуществляют двумя излучателями одновременно и непрерывно в процессе перемещения устройства для воздействия в интервале продуктивного пласта. Двухступенчатую депрессию создают без применения пакера, а гидроакустические волны генерируют в зоне депрессии. Устройство для осуществления способа включает корпус со сквозным каналом входа и выхода рабочего агента, узел генерирования гидроакустических волн, эжекционный узел с кольцевым соплом для создания депрессии. На выходном канале устройства установлен гидроакустический генератор, активные элементы которого выполнены или дисковыми, или диафрагменными, или вихревыми, или тороидальными, или параметрическими, работающими в режиме усиления выходных параметров. Узел генерирования гидроакустических волн выполнен в виде тороидальной резонансной камеры с входным кольцевым каналом и выходным кольцевым соплом. Нормальное сечение тороидальной резонансной камеры к ее оси имеет или круглую, или эллиптическую форму. Наружная поверхность корпуса выполнена в виде цилиндрической и конической поверхностей. Эти поверхности образуют с внутренней стенкой или обсадной колонны, или скважины элементы струйного аппарата - камеру смешения и диффузор. Тороидальная резонансная камера выполнена с возможностью регулирования ее объема и площади сечения выходного кольцевого сопла. Техническим результатом является интенсификация притока нефти и повышение продуктивности пласта. 2 н.п. ф-лы, 1 ил.
