US 6378631 B1, 30.04.2002. SU 1594261 A1, 23.09.1990. SU 1602968 A1, 30.10.1990. SU 1698418 A1, 15.12.1991. RU 2027005 С1, 20.01.1995. RU 2198996 С2, 20.02.2003. US 3548958 А, 22.12.1970. EP 0709544 A2, 01.05.1996. US 5546798 А, 20.08.1996. US 7124841 B2, 24.10.2006.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Чистяков Валерий Константинович (RU) Маляренко Елена Владимировна (RU) Вишневский Николай Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

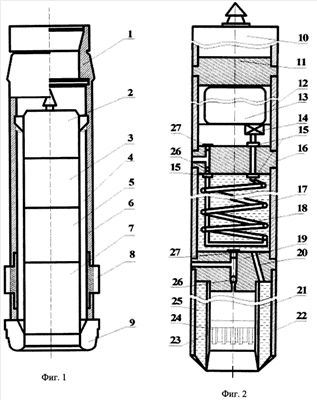

Предложенная группа изобретений относится к способу и устройству опробования скважин при разведке месторождений природных газогидратов. Техническим результатом является повышение качества отбора керновых проб с сохранением их естественного состава, строения и свойств. Способ получения керна из гидратосодержащих пород включает спуск термогидратоотборного снаряда до глубины залегания газогидратных толщ, бурение с заполнением керном керноприемного устройства, срыв и удержание керна в керноприемнике и транспортировку керноприемного устройства с керном на поверхность. Причем в процессе бурения в керноприемнике поддерживают термобарические параметры, соответствующие естественным параметрам пласта в зоне забоя, а перед подъемом из скважины керн охлаждают до отрицательных температур, соответствующих проявлению эффектов консервации содержащихся в нем газогидратных включений. Устройство для получения керна из гидратосодержащих пород содержит двойной колонковый снаряд, который включает породоразрушающий инструмент, расширитель-стабилизатор, наружную колонковую трубу, соединительный переходник, невращающуюся внутреннюю трубу с узлом подвески и фиксации и кожухотрубным керноприемником с керноудерживающим устройством. При этом невращающаяся внутренняя труба снабжена системой охлаждения, которая включает секцию с баллоном сжиженного газа и дросселирующим устройством и секцию с охлаждающей жидкостью и со спирально-трубчатым теплообменником. Система охлаждения и кожухотрубный керноприемник соединены с помощью переходников, в одном из которых расположены циркуляционные каналы и обратный клапан, в другом - герметичный канал с соединительными элементами крепления и обратный клапан. 2 н.п. ф-лы, 2 ил.
