| КЕРНОРВАТЕЛЬ |  |
Номер публикации патента: 2182216 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B025/10 | | Аналоги изобретения: | SU 688601 A, 10.09.1979. RU 2029056 C1, 20.02.1995. SU 1500759 A1, 15.08.1989. SU 1788202 A1, 15.01.1993. US 5031708 A, 16.07.1991. US 4651835 A, 24.03.1987. |
| Имя заявителя: | Иркутский государственный технический университет | | Изобретатели: | Большаков В.В.
Нескоромных В.В.
Шинкова Т.В. | | Патентообладатели: | Иркутский государственный технический университет |
Реферат | |

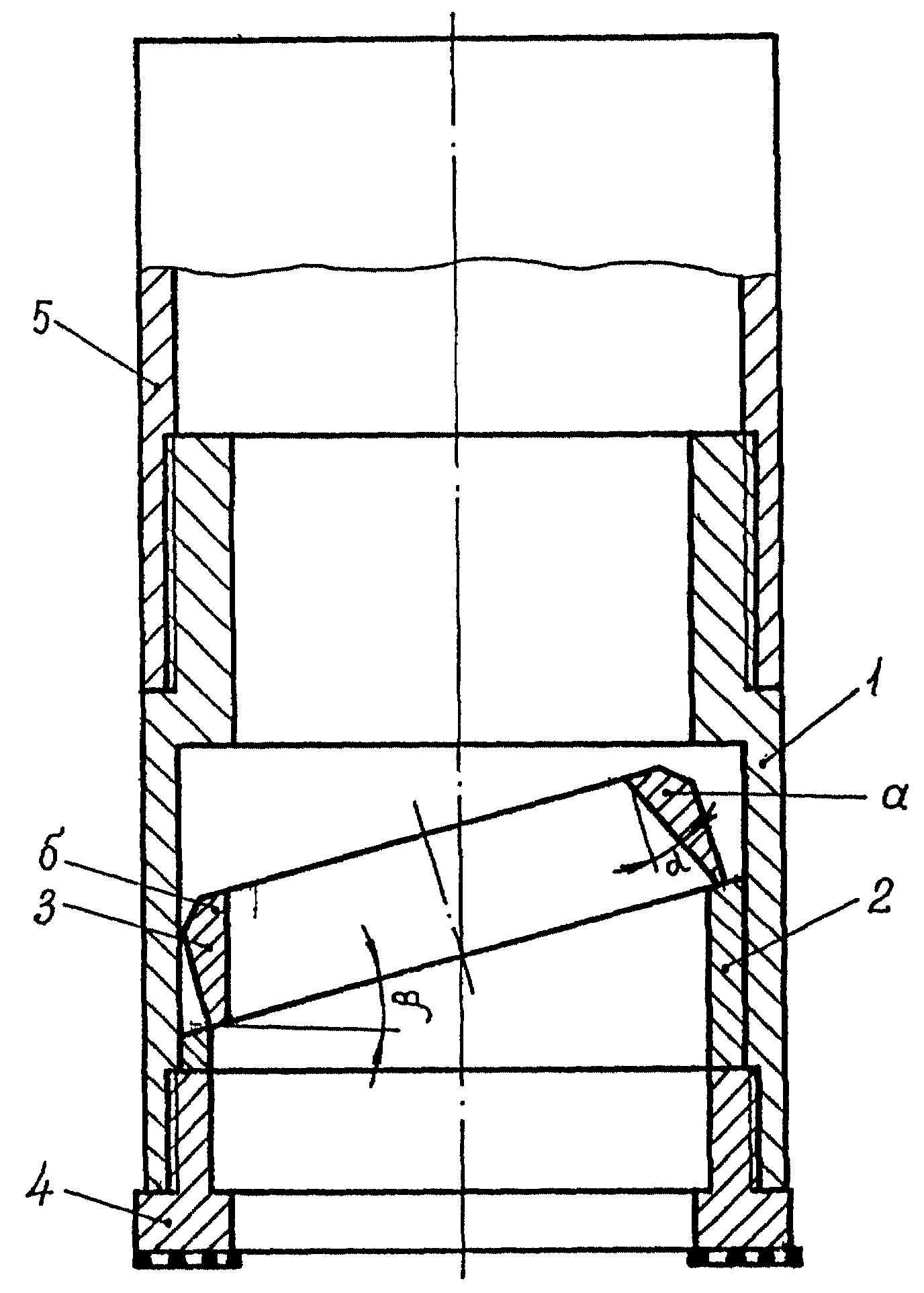

Изобретение относится к области буровой техники и может быть использовано как устройство для захватывания, отрыва и удержания керна в керноприемной трубе. Кернорватель содержит корпус и кернозахватный элемент. Элемент выполнен в виде втулки и установлен с возможностью поворота. В корпусе установлено опорное кольцо с наклонной торцевой поверхностью. Втулка выполнена с параллельными торцами. Внутренняя ее поверхность выполнена в виде конуса и размещена большим основанием конуса на опорном кольце с возможностью радиального, осевого и кругового перемещений относительно опорного кольца. Угол α образующей конуса больше или равен углу наклона β торцевой поверхности кольца. Повышается надежность захватывания, отрыва и удержания керна любых пород в керноприемной трубе. 1 ил.
|
