| УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ОРИЕНТИРОВАННОЙ МЕТКИ НА КЕРН |  |
Номер публикации патента: 2171353 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B025/16 | | Аналоги изобретения: | КОЗЛОВСКИЙ Е.А. Новая техника и технология разведочного бурения. - М.: Недра, 1972, с.160-162, рис.40. SU 1745871 A1, 07.07.1992. SU 981575 A, 17.12.1982. US 4883131 A, 28.11.1989. US 5105894 A, 21.04.1992. GB 2056526 A, 19.06.1980. RU 2160821 C2, 20.12.2000. |
| Имя заявителя: | Федеральное государственное унитарное научно-исследовательское геологическое предприятие (Тульское НИГП) | | Изобретатели: | Егоров Н.Г. | | Патентообладатели: | Федеральное государственное унитарное научно-исследовательское геологическое предприятие (Тульское НИГП) |
Реферат | |

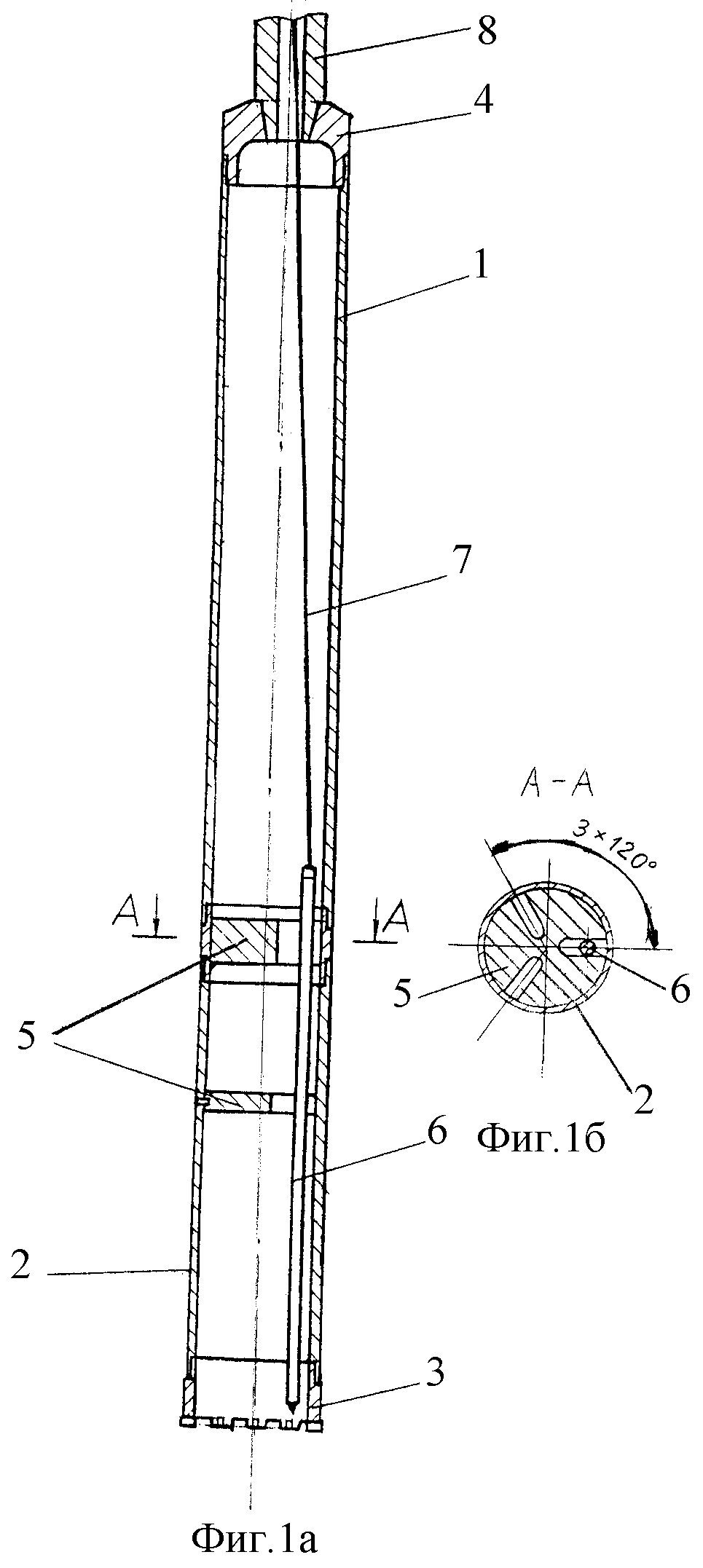

Изобретение относится к горному делу и может быть использовано для получения ориентированного керна в наклонных скважинах. Устройство содержит колонковую трубу с коронкой и переходником. Внутри коронки размещен с возможностью осевого и углового перемещения стержень-отметчик. Стержень-отметчик оснащен в нижней части инструментом для образования метки на торцевой поверхности керна. Стержень-отметчик подвешен на гибкой нити. Нить имеет выход к устью скважины. В колонковой трубе установлены стабилизаторы положения стержня-отметчика в виде вкладышей с одинаково ориентированными пазами. Ширина пазов соответствует диаметру стержня-отметчика. Инструмент для образования метки на торцевой поверхности керна выполнен в виде резца. Изобретение позволяет повысить точность нанесения метки на торцевой поверхности керна и качество ориентирования керна. 2 з.п. ф-лы, 3 ил.
|
