RU 2023864 C1, 30.11.1994. SU 1105616 A1, 30.07.1984. SU 1369680 A3, 23.01.1988. SU 1778276 A1, 30.11.1992. RU 2232243 C1, 10.07.2004. US 2005189119 A1, 01.09.2005.
Имя заявителя:
Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)
Изобретатели:
Уколов Иван Андреевич (RU) Хайруллин Булат Юсупович (RU) Витязев Олег Леонидович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)
Реферат

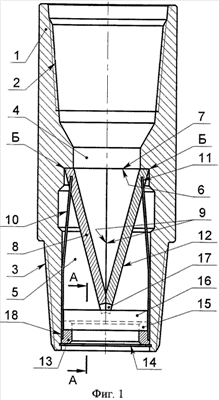

Изобретение относится к нефтегазодобывающей промышленности, а именно к обратным клапанам, используемым при бурении скважин для предотвращения зашламовывания забойного двигателя и перелива жидкости через бурильную колонну при наращивании бурильных труб в процессе бурения. Обеспечивает упрощение конструкции, повышение надежности и более расширенные эксплуатационные возможности при минимальном перекрытии площади проходного канала. Обратный клапан содержит корпус с седлом, установленное в расточке поворотное запорное устройство, взаимодействующее с седлом и снабженное упругими элементами в виде двух пластинчатых пружин. Запорное устройство содержит два запорных элемента, выполненных из половин кольцевого цилиндра путем сечения каждой из них двумя взаимно перпендикулярными наклонными плоскостями, верхняя из которых выполнена под углом меньше 90° к плоскости окружности цилиндра, а боковая - под таким же углом к его оси. Верхние торцы запорных элементов, взаимодействующие с седлом, и их боковые поверхности, взаимодействующие между собой, покрыты эластомером. Узел фиксации запорных и упругих элементов в корпусе выполнен в виде закрепленного в расточке корпуса кольца. 5 ил.
