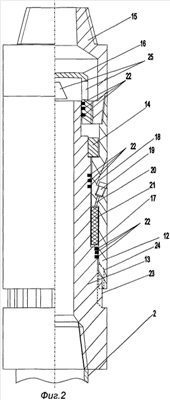

Группа изобретений относится к области бурового оборудования и может применяться в нефтяной, газовой и горной промышленности для автоматизации подачи долота при бурении скважин с промывкой. Обеспечивает создание и использование перепадов давления в циркуляционной системе, облегчение учета работы буровой колонны для поддержания заданных забойных параметров. Устройство автоматизации подачи долота содержит корпус, соединенный в верхней части с переводником, который в свою очередь соединен с узлом клапана, у которого выполнены проточные отверстия, в нижней части корпус разъемно соединен со штоком-переводником, который фиксируется гайкой, а между корпусом и штоком-переводником выполнена кольцевая полость, в которой установлена диафрагма, причем кольцевая полость соединяется с углублением в корпусе отверстием, над которым в углублении расположен обратный клапан. Способ автоматизации подачи долота включает использование циркуляционной системы буровой для определения осевой нагрузки на долото. Над долотом устанавливается устройство реализации способа автоматизации подачи долота, осевую нагрузку на долото при бурении с промывкой определяют по перепаду давления в циркуляционной системе с изменением осевой нагрузки в нижней части компоновки буровой колонны, а именно, при отсутствии осевой нагрузки на долото открываются проточные отверстия узла клапана устройства реализации способа автоматизации подачи долота, а при создании осевой нагрузки на долото частично закрываются проточные отверстия узла клапана в результате перемещения вверх штока-переводника, причем давление в циркуляционной системе фиксируется манометром на буровой. 2 н. и 1 з.п. ф-лы, 4 ил.
