| ШТАНГОВРАЩАТЕЛЬ |  |
Номер публикации патента: 2178835 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B047/02 E21B019/087 | | Аналоги изобретения: | Штанговращатель ШВ-08-01. - ОАО "Буланашский машзавод", 1994. SU 1767224 A1, 07.10.1992. SU 823637 А, 28.04.1981. SU 1041749 А, 15.09.1983. SU 661143 А, 15.05.1979. SU 812965 А, 18.03.1981. |
| Имя заявителя: | Закрытое акционерное общество "УРАЛКРАН" | | Изобретатели: | Усок В.И.
Ваулев Ю.В.
Могильников О.В. | | Патентообладатели: | Закрытое акционерное общество "УРАЛКРАН" |
Реферат | |

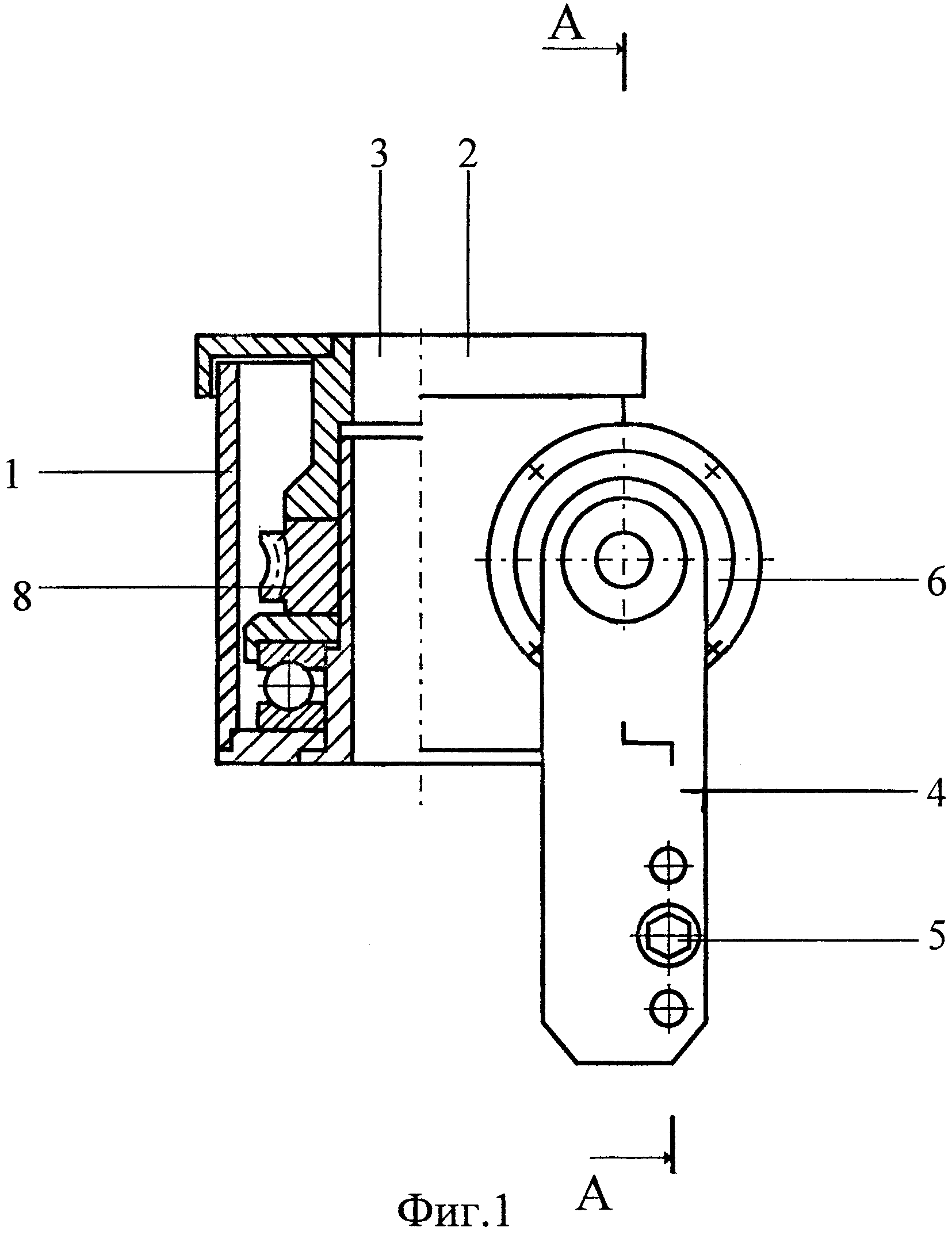

Устройство предназначено для использования в насосных установках для подъема жидкостей с больших глубин, например из скважин, с приводным устройством, расположенным на поверхности земли, станками-качалками. Штанговращатель содержит корпус 1 с крышкой 2, имеющей узел 3 соединения с колонной штанг, рукоятку 4 с узлом 5 соединения с балансиром станка-качалки и механизм преобразования качательного движения рукоятки 4 в однонаправленное прерывистое вращательное движение крышки 2. Этот механизм выполнен в виде обгонной муфты 6 и червячной передачи 7, при этом ведущее звено 8 муфты 6 расположено на оси 9 качания рукоятки 4, ведомое 10 соединено с червяком 11 передачи 7, червячное колесо 12 которой соединено с крышкой 2. Червяк 11 снабжен фрикционным тормозом, колодка 12 которого подпружинена относительно червяка пружиной 13, обеспечивающей ее контакт с накладкой 14. Изобретение позволяет повысить долговечность и надежность штанговращателя за счет уменьшения износа его основных деталей при эксплуатации, а также повысить его эффективность за счет увеличения угла поворота штанг при каждом качании рукоятки. 2 з. п. ф-лы, 3 ил.
|
