УСТРОЙСТВО ДЛЯ ЗАХВАТА ТРУБ В ТАЛЕВОЙ СИСТЕМЕ

Номер публикации патента: 2176305

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000127854/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B019/07   E21B019/10
Аналоги изобретения: RU 2068070 C1, 20.10.1996. RU 2004769 C1, 15.12.1993. SU 1645440 A1, 30.04.1991. WO 99/00577 A1, 07.01.1999. US 4421447 A, 20.12.1983. US 5503234 A, 02.04.1996. GENERAL CATALOGUE MARITIME HUDRAULIC, NORWAY, 1996-97, с.2-11, 19.

Имя заявителя: Закрытое акционерное общество НПАК "РАНКО"
Изобретатели: Мартынов В.Н.
Глух А.А.
Гречушкин Г.М.
Патентообладатели: Закрытое акционерное общество НПАК "РАНКО"

Реферат

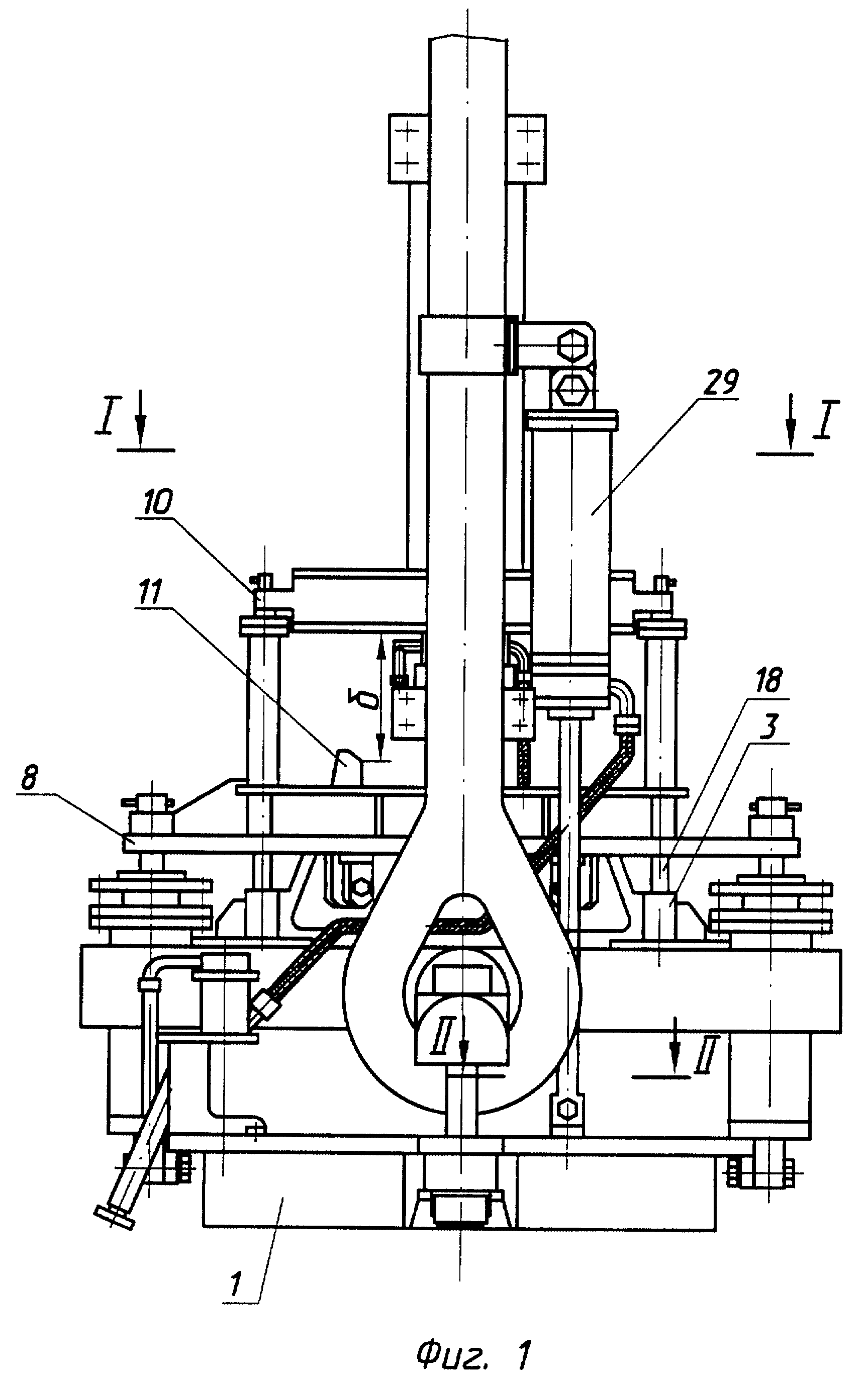

Изобретение относится к глубокому бурению, в частности представляет собой клиновое устройство для захвата труб в талевой системе. Устройство для захвата труб в талевой системе включает корпус с внутренней конусной опорной поверхностью с направляющими обоймами в ней, захватные клинья с плашками и подвесками. Имеется центратор, подъемная платформа с державками и подпружиненной перекладиной, установленной на платформе. Сменные центрирующие упоры под каждый типоразмер муфт обсадных труб приспособлены к установке с зазором между клиньями, к закреплению в центраторе и направляющих обоймах и выполнены со скосом внутренней поверхности в направлении проходного отверстия центратора. Расстояние от поднятой перекладины до центрирующих упоров меньше, чем длина муфты обсадных труб. Направляющие вкладыши для клиньев под трубы больших диаметров с конусной опорой приспособлены к размещению между клиньями с зазором в обхват прямоугольных направляющих стержней. В направляющих вкладышах имеются пазы под наружные выступы соседних клиньев. Пазы и наружные выступы клиньев параллельны образующим конусной опоры, проходящим через середины клиньев. Устройство снабжено сменными державками под трубы малых диаметров, которые приспособлены к установке внутри проходного отверстия подъемной платформы. Зубчатая поверхность клиньев и плашек в верхней части выполнена конусной для взаимодействия с торцами муфт обсадных труб с уклоном не менее 30o относительно плоскости торцов. Обеспечивается центрирование верхнего конца трубы при ее свинчивании, поворот устройства с клиньями для больших диаметров труб, захват труб большого и малого диаметров одним устройством, поворот устройства для захвата этих труб, а также исключается захват клиньями муфт обсадных труб. 3 з.п. ф-лы, 14 ил.
