| УСТРОЙСТВО ДЛЯ ЗАХВАТА ТРУБ В ТАЛЕВОЙ СИСТЕМЕ |  |
Номер публикации патента: 2176016 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B019/07 E21B019/10 | | Аналоги изобретения: | RU 2068070 C1, 20.10.1996. RU 2004769 C1, 15.12.1993. WO 99/00577 A1, 07.01.1999. US 4421447 A, 20.12.1983. US 5503234 A, 02.04.1996. |
| Имя заявителя: | Закрытое акционерное общество НПАК "РАНКО" | | Изобретатели: | Глух А.А.
Мартынов В.Н.
Бондарь А.В.
Гриценко В.Д. | | Патентообладатели: | Закрытое акционерное общество НПАК "РАНКО" |
Реферат | |

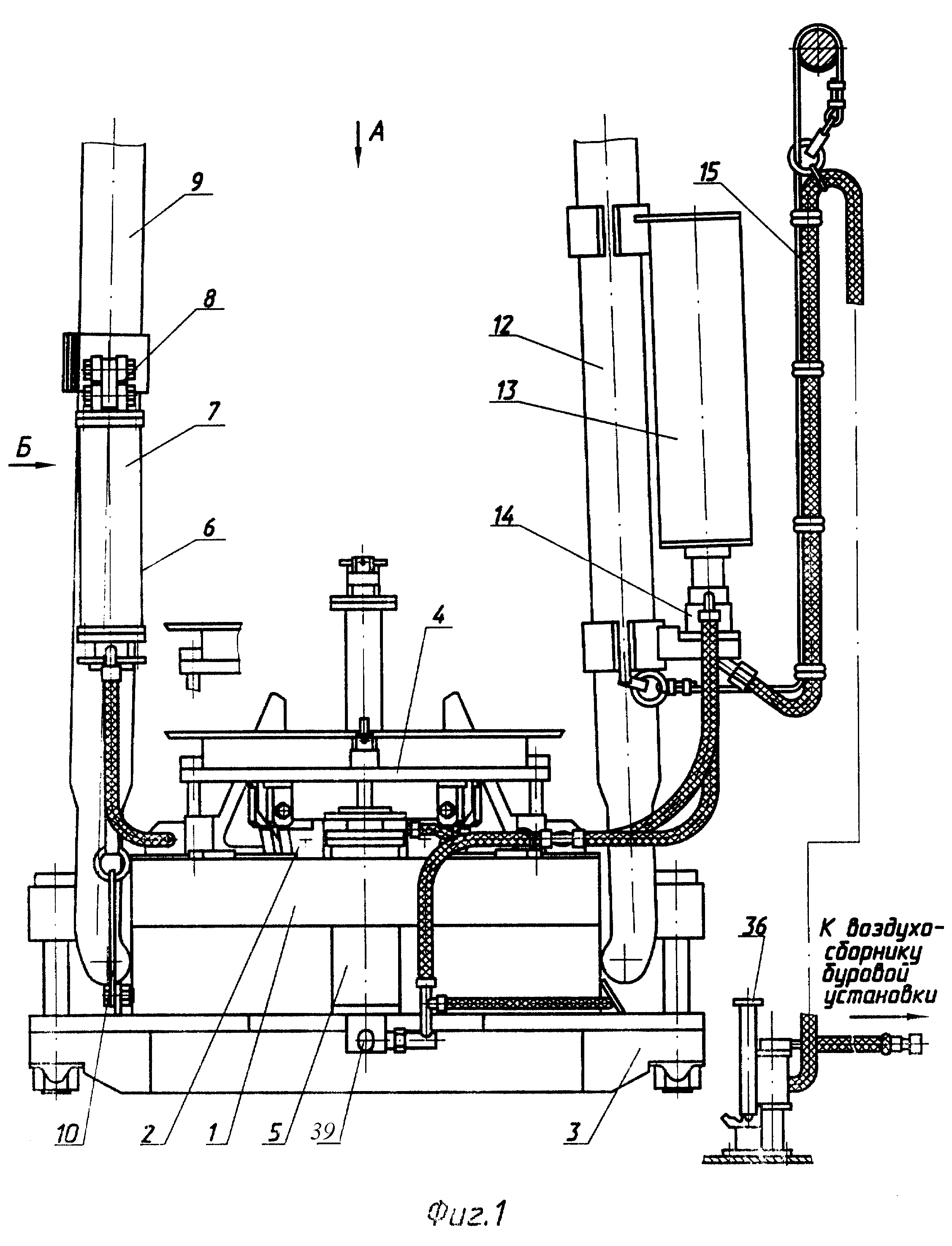

Изобретение относится к глубокому бурению, в частности представляет собой клиновое устройство для захвата труб в талевой системе. Устройство для захвата труб в талевой системе включает корпус с клиновым захватным устройством, обойму жесткости корпуса, подъемную платформу, подъемные пневмоцилиндры и поворотный механизм. Последний выполнен в виде пневмоцилиндра, шарнирно смонтированного на одном из штропов талевой системы, связанных с корпусом, и шарнирно соединенного с указанной обоймой жесткости и сообщенного через кран поворота с источником сжатого воздуха. На другом штропе смонтирован воздухосборник с порционным пневмораспределителем, сообщенным через один шланг с воздухосборником буровой установки. Воздухосборник сообщен с пневмораспределителем через жиклеры. Пневмораспределитель включает крышку и два ступенчатых стакана. В одном стакане размещены полый поршень, клапан, седло и верхний подпружиненный клапан. В другом стакане размещены поршень с верхним наконечником и второй верхний подпружиненный клапан. Средние полости стаканов сообщены соответственно с верхними и нижними полостями подъемных пневмоцилиндров. Последние симметрично с зазором размещены в верхней фланцевой части корпуса на вертикальной оси устройства и шарнирно соединены с обоймой жесткости корпуса. Обеспечивается работа по спуску и подъему клиньев захватного устройства, его повороту с дистанционным управлением при использовании одного шланга, связывающего управление устройства с источником сжатого воздуха. Упрощается монтаж и эксплуатация. Снижены поперечные габариты. Имеется возможность центрирования трубы при свинчивании. 2 з.п. ф-лы, 6 ил.
|
