| ЭЛЕВАТОР |  |
Номер публикации патента: 2171351 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B019/06 | | Аналоги изобретения: | RU 2108440 C1, 10.04.1998. RU 2107147 C1, 20.03.1998. RU 2123572 C1, 20.12.1998. RU 2128766 C1, 10.04.1999. RU 2099503 C1, 20.12.1997. SU 1432184 A1, 23.10.1988. SU 1687763 A1, 30.10.1991. SU 1218061 A1, 15.03.1986. SU 1812299 A1, 30.04.1993. US 5340182 A, 23.08.1994. US 4035012 A, 12.07.1977. БУХАЛЕНКО Е.И. и др. Монтаж, обслуживание и ремонт нефтепромыслового оборудования. - М.: Недра, 1985, с.241. |
| Имя заявителя: | Пурсев Николай Сергеевич | | Изобретатели: | Пурсев Н.С.
Пурсева И.Н. | | Патентообладатели: | Пурсев Николай Сергеевич
Пурсева Ирина Николаевна |
Реферат | |

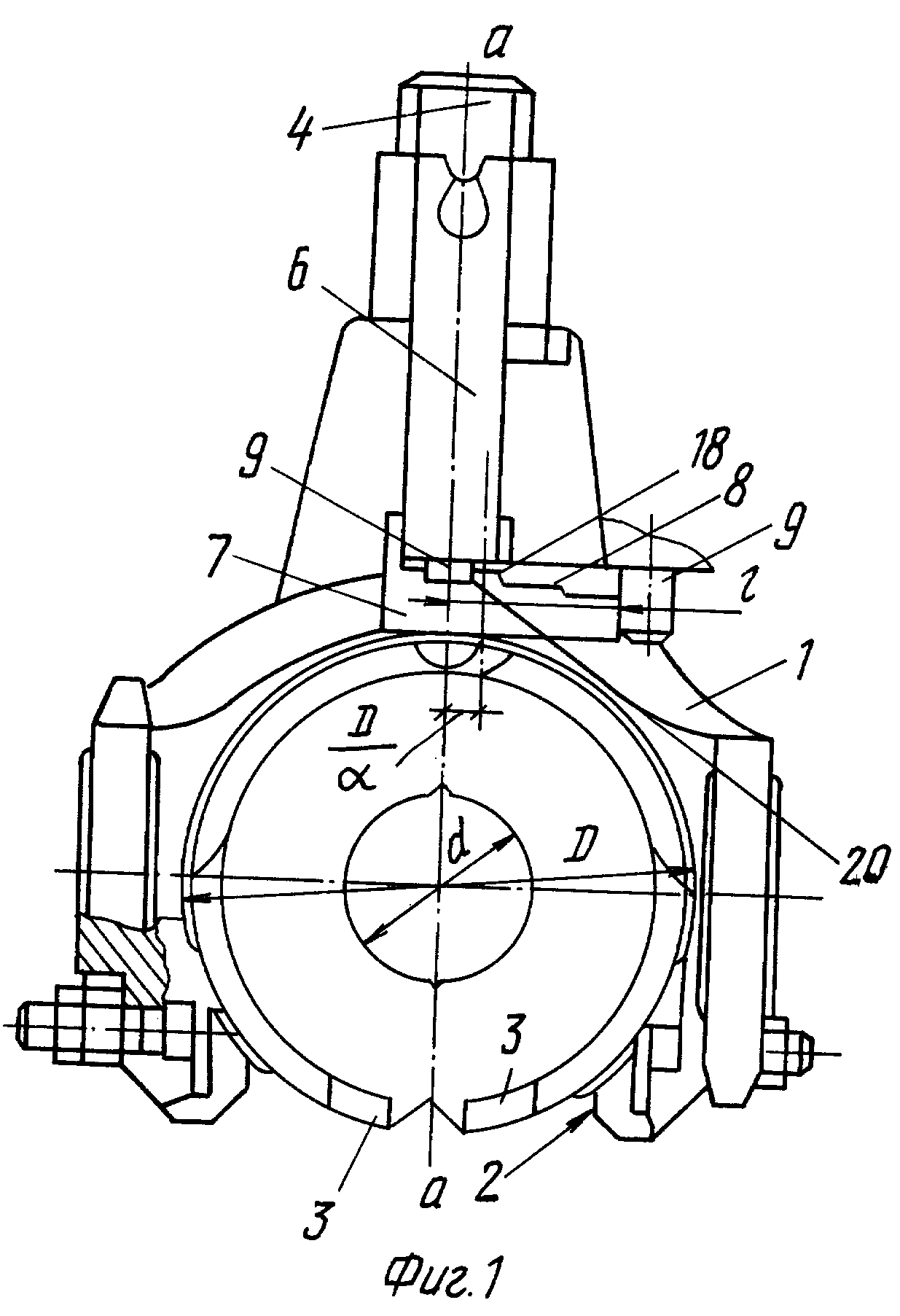

Элеватор относится к нефтегазодобывающей промышленности, а именно к оборудованию, применяемому при подземном ремонте нефтяных и газовых скважин, и используется для захвата колонны насосно-компрессорных труб и удержания их на весу в процессе спуско-подъемных операций. Элеватор содержит корпус с центральным пазом для прохода сменных захватов, выполненных в форме поворотных сегментов. К сменным захватам шарнирно прикреплен шток, выполненный с пазом. Корпус выполнен с рукояткой и с опорной стойкой. Рабочая грань опорной стойки выполнена ступенчатой. В рукоятке, ось которой совпадает с центральной горизонтальной осью элеватора, установлен подпружиненный фиксатор, постоянно поджатый к опорной стойке с помощью пружины. К корпусу элеватора шарнирно прикреплена серьга. С рукояткой шарнирно связан рычаг, один конец которого свободно установлен в паз подпружиненного фиксатора, а второй - свободно установлен в отверстии рукоятки. Рычаг постоянно поджат пружиной. В нижней части рукоятки имеются отверстия для установки штока и выступ, взаимодействующий с пазом штока. Длина рабочей грани опорной стойки, по которой проходит путь подпружиненного фиксатора от положения "открыто" до положения "закрыто", находится в пределах от D/5 до D/2, где D - диаметр внутренней окружности корпуса элеватора. Каждая ступень рабочей грани опорной стойки выполнена с фаской. Опорная стойка в месте соприкосновения ее с фиксатором в положении "открыто" имеет выемку в форме вертикального паза. Поверхности рабочей грани опорной стойки и рабочей грани фиксатора выполнены рифлеными. Улучшаются эксплуатационные качества, повышается надежность фиксации, безопасность работы обслуживающего персонала, снижается себестоимость. 1 з.п. ф-лы, 2 ил.
|
