КЛЮЧ ТРУБНЫЙ ГИДРАВЛИЧЕСКИЙ

Номер публикации патента: 2164464

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99111665/28		Получить полное описание патента

Реферат

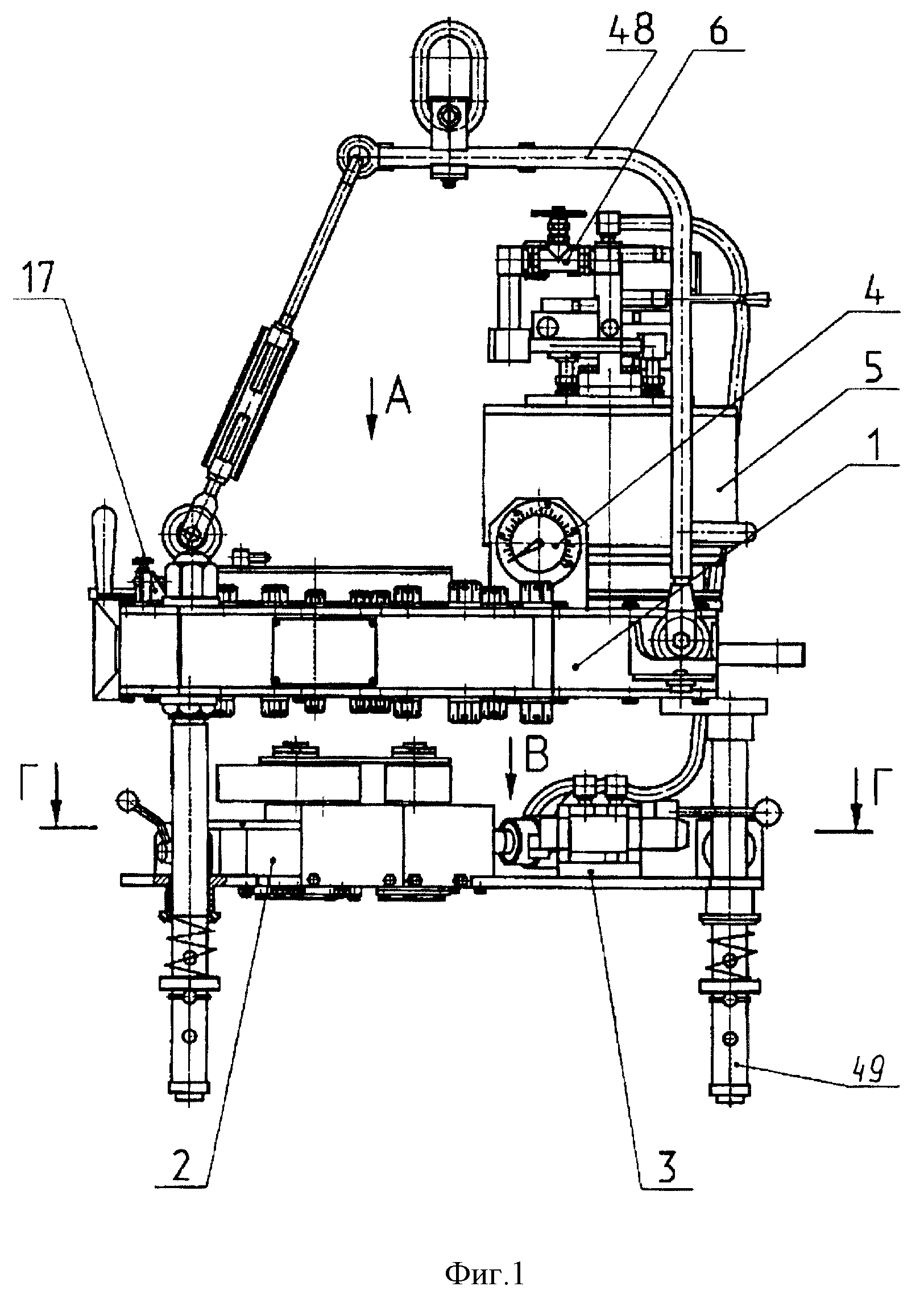

Изобретение относится к устройствам для завинчивания или развинчивания резьбовых соединений при бурении и ремонте скважин. Ключ трубный гидравлический содержит разъемный корпус, вращательное зажимное устройство, расположенное в корпусе, гидромотор и траверсу. На нем предусмотрены стопорное устройство и система измерения крутящего момента, вращательное зажимное устройство выполнено реверсивным в виде зафиксированной между роликами разомкнутой шестерни с кольцевыми пазами на верхней и нижней ее плоскостях, при этом внутренняя ее поверхность расположена между двух объединенных фланцев, верхнего и нижнего, с направляющими пазами, в которых предусмотрены сменные захватные головки с пружинами для их принудительного разведения, верхний фланец связан с тормозным устройством, закрепленным на крышке вращательного зажимного устройства, при этом во вращательном зажимном устройстве для предотвращения осевого и радиального смещения шестерни относительно фланцев в пазах установлены, а на фланцах закреплены пальцы с роликами, кроме того, в ключе трубном гидравлическом предусмотрены фиксатор на верхнем фланце с возможностью взаимодействия с упором на шестерне, пара симметрично расположенных шестерен, взаимодействующих с разомкнутой шестерней и шестерней гидромотора, створка и зацеп для обеспечения силового замыкания корпуса зажимного устройства, при этом фланцы имеют зев. В результате достигается высокий крутящий момент, надежность захвата и фиксации всего диапазона диаметров труб без смены кулачков. 1 з.п.ф-лы, 7 ил.
