US 5494320 А, 27.02.1996. SU 649817 А, 28.02.1979. RU 2137015 C1, 10.09.1999. RU 2157879 C1, 20.10.2000. US 2010116499 A, 13.05.2010.
Имя заявителя:
Открытое акционерное общество "Завод бурового оборудования" (RU)
Изобретатели:
Лачинян Леонид Артемьевич (RU)
Патентообладатели:
Открытое акционерное общество "Завод бурового оборудования" (RU)
Реферат

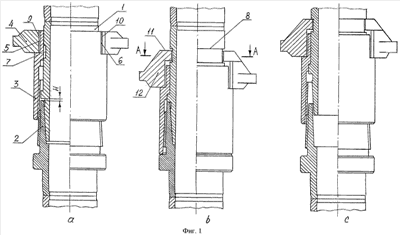

Группа изобретений относится к нефтедобывающему оборудованию и касается соединения трубчатых деталей, преимущественно насосно-компрессорных труб. Устройство включает контактируемые по коническим поверхностям ниппель и муфту, скрепляемые между собой охватываемой ниппель втулкой, навинчиваемой на муфту посредством резьбы. Конические поверхности ниппеля и муфты размещены с возможностью посадки их с гарантированным натягом. На ниппеле выполнена кольцевая канавка, образующая перпендикулярную оси соединения плоскую кольцевую опорную поверхность, входящую во взаимодействие с ответной плоской опорной поверхностью дополнительного зева ведущей вилки труборазворота. В процессе сборки соединения в результате контакта упорных уступов втулки и ниппеля последовательно затягивают коническое соединение ниппеля с муфтой и резьбовое соединение муфты с втулкой. В процессе разборки соединения в результате взаимодействия плоской кольцевой опорной поверхности ниппеля с ответной плоской опорной поверхностью дополнительного зева ведущей вилки последовательно раскрепляют резьбовое соединение муфты с втулкой и через посредство последней и ведущей вилки затянутое коническое соединение ниппеля с муфтой. Повышается прочность и герметичность соединения. 2 н.п. ф-лы, 2 ил.
