SU 1613564 A1, 15.12.1990. SU 588334 A1, 27.01.1978. SU 1201482 A, 30.12.1985. SU 1384708 A1, 30.03.1988. SU 1802064 A1, 15.03.1993. RU 2377385 C2, 27.12.2009. US 5797455 A1, 25.08.1998. US 5937948 A, 17.08.1999. Масленников И.К. Буровой инструмент. Справочник. - М.: Недра, 1989, с.323-343.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Богомолов Родион Михайлович (RU) Панин Олег Николаевич (RU) Дедов Николай Иванович (RU) Шапошников Сергей Дмитриевич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

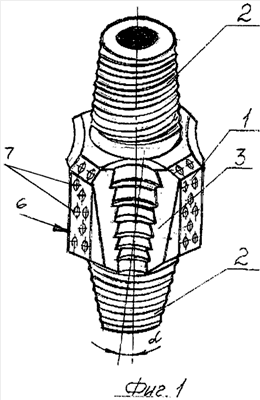

Изобретение относится к буровой технике, а именно к устройствам, предназначенным для сохранения диаметра скважин в процессе всего времени работы породоразрушающего инструмента, преимущественно при очистке забоя скважины аэрированной жидкостью. Технический результат - повышение эффективности работы калибратора за счет улучшения работы его очистной системы. Лопастной калибратор содержит полый корпус, наружная поверхность которого армирована породоразрушающими элементами и выполнена с очистными пазами. Особенностью калибратора является то, что очистные пазы в продольном сечении выполнены со ступенчатой поверхностью, причем длина ступеней паза увеличивается в сторону движения очистного агента. При этом ступенчатая часть сопла выполнена в виде отдельной детали. Острые кромки ступенчатой части очистного паза выполнены из твердого сплава или армированы износостойким материалом. 2 з.п. ф-лы, 2 ил.
