SU 1613564 A1, 15.12.1990. SU 588334 A1, 27.01.1978. SU 1201482 A, 30.12.1985. SU 1384708 A1, 30.03.1988. SU 1802064 A1, 15.03.1993. RU 2377385 C2, 27.12.2009. US 5797455 A1, 25.08.1998. US 5937948 A, 17.08.1999. МАСЛЕННИКОВ И.К. Буровой инструмент. Справочник. - М.: Недра, 1989, с.323-343.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Сериков Дмитрий Юрьевич (RU) Ясашин Виталий Анатольевич (RU) Цатурян Эдуард Ованесович (RU) Михайлов Юрий Васильевич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

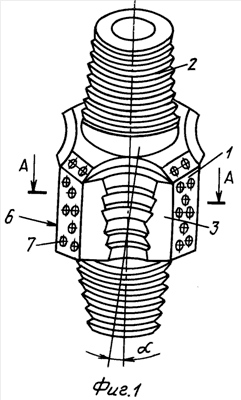

Изобретение относится к буровым устройствам, предназначенным для сохранения диаметра скважин в процессе всего времени работы породоразрушающего инструмента. Технический результат - повышение эффективности работы лопастного калибратора за счет измельчения шлама и повышения скорости удаления разрушенного шлама в зоне его очистной системы. Лопастной калибратор содержит полый корпус, наружная поверхность которого армирована породоразрушающими элементами и выполнена с очистными пазами. Особенностью калибратора является то, что очистные пазы в продольном сечении выполнены в виде части сопла Лаваля со ступенчатой рабочей поверхностью, причем длина ступеней паза увеличивается в сторону движения очистного агента. При этом ступенчатая часть сопла выполнена в виде съемной детали и имеет в поперечном сечении форму «ласточкина хвоста», а корпус выполнен с пазом ответной формы. Острые кромки ступенчатой части сопла выполнены из твердого сплава или армированы износостойким материалом. 4 з.п. ф-лы, 4 ил.
