SU 636367 А, 05.12.1978. SU 1366763 A1, 15.01.1988. RU 2057891 C1, 10.09.1996. RU 2149976 C1, 27.05.2000. RU 2133902 C1, 27.07.1999. US 2008111375 A1, 15.05.2008.
Имя заявителя:
Пантюхин Владимир Михайлович (RU)
Изобретатели:
Пантюхин Владимир Михайлович (RU)
Патентообладатели:
Пантюхин Владимир Михайлович (RU)
Реферат

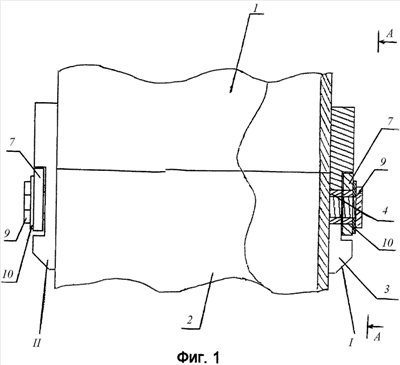

Изобретение относится к нефтегазодобывающей промышленности, в частности к области буровой техники, и может быть использовано для соединения труб. Устройство включает пару жестко связанных с концами труб соединительных элементов, обеспечивающих стыковочное соединение торцевых поверхностей труб, установленный в посадочный паз закладной стопорящий элемент со сквозным отверстием, крепежную деталь, обеспечивающую фиксацию закладного стопорящего элемента. Пара элементов включает пластину, прикрепленную к концу одной трубы, втулку с внутренней резьбой, прикрепленную к концу другой трубы. Пластина содержит продольную прорезь для входа втулки, соответствующую ей по размерам, и поперечный посадочный паз, соответствующий по форме и размерам закладному стопорящему элементу. Продольная прорезь выполнена с частичным перекрытием посадочного паза. Сквозное отверстие на закладном стопорящем элементе выполнено соответствующим по форме и размерам втулке. В качестве крепежной детали использован болт. Снижается металлоемкость, упрощается монтаж. 4 з.п. ф-лы, 3 ил.
