SU 1613564 A1, 15.12.1990. SU 588334 A1, 27.01.1978. SU 1201482 A, 30.12.1985. SU 1384708 A1, 30.03.1988. SU 1802064 A1, 15.03.1993. RU 2377385 C2, 27.12.2009. US 5797455 A1, 25.08.1998. US 5937948 A, 17.08.1999. МАСЛЕННИКОВ И.К. Буровой инструмент. Справочник. - М.: Недра, 1989, с.323-343.
Имя заявителя:
Панин Николай Митрофанович (RU)
Изобретатели:
Сериков Дмитрий Юрьевич (RU) Ясашин Виталий Анатольевич (RU) Цатурян Эдуард Ованесович (RU) Михайлов Юрий Васильевич (RU) Панин Николай Митрофанович (RU)
Патентообладатели:
Панин Николай Митрофанович (RU)
Реферат

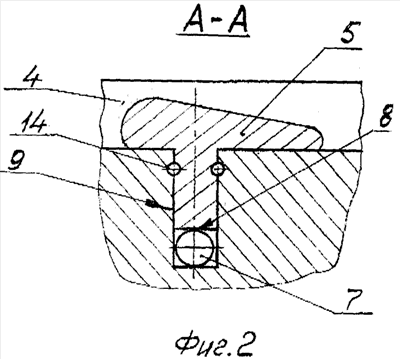

Изобретение относится к буровым устройствам, предназначенным для сохранения диаметра скважин в процессе всего времени работы породоразрушающего инструмента. Технический результат - повышение эффективности работы лопастного калибратора за счет более качественной очистки забоя от шлама и предотвращения образования сальников над верхним торцом лопастей. Лопастный калибратор содержит полый корпус с лопастями, наружная поверхность которых армирована породоразрушающими элементами, и промывочные пазы, выполненные между лопастями. Особенностью устройства является то, что он снабжен направляющими лопатками, закрепленными в промывочных пазах с возможностью поворота, причем наружная поверхность лопаток расположена относительно оси корпуса на меньшем радиусе по сравнению с радиусом наружной поверхности лопастей. При этом боковые стенки направляющих лопаток имеют каплевидную форму, а промывочные пазы выполнены с вогнутыми боковыми стенками в виде части спирали Архимеда. Наружная поверхность направляющих лопастей выполнена с продольными пазами, выходные части которых расположены под расходящимися углами одна к другой. 4 з.п. ф-лы, 4 ил.
