УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПЕРФОРАТОРА СКВАЖИН С КОЛОННОЙ НКТ

Номер публикации патента: 2376445

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008131828/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B017/03   E21B043/11
Аналоги изобретения: RU 218221 C1, 10.05.2002. RU 2039220 C1, 09.07.1995. RU 2230182 C1, 10.06.2004. RU 68586 U1, 27.11.2007. US 4220201 A, 02.09.1980. US 4392527 A, 12.07.1983.

Имя заявителя: Гостев Игорь Александрович (RU)
Изобретатели: Гостев Игорь Александрович (RU)
Патентообладатели: Гостев Игорь Александрович (RU)

Реферат

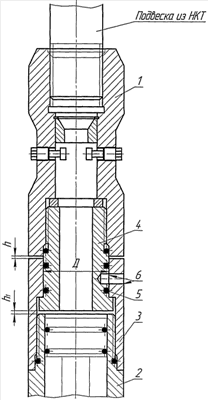

Изобретение относится к области бурения и эксплуатации нефтяных, газовых и нагнетательных скважин, а именно к устройству для вторичного вскрытия пластов путем создания в эксплуатационных колоннах перфорационных щелей и формирования фильтрационных каналов в призабойной зоне пласта. Технический результат - увеличение механической скорости работы перфоратора, что делает его более надежным и универсальным. Устройство для соединения перфоратора скважин с колонной НКТ содержит корпус гидроцилиндра перфоратора и циркуляционный клапан для соединения корпуса с НКТ. Подвижная муфта расположена между циркуляционным клапаном и корпусом гидроцилиндра перфоратора. Муфта закреплена на корпусе гидроцилиндра перфоратора, соединительная втулка закреплена на циркуляционном клапане и расположена одной своей частью в сопрягаемой полости циркуляционного клапана и другой - в полости муфты с возможностью свободного вращения соединительной втулки относительно муфты. Муфта установлена с зазором относительно торца циркуляционного клапана, а соединительная втулка - с зазором относительно торца корпуса гидроцилиндра перфоратора. Муфта закреплена на корпусе гидроцилиндра перфоратора с помощью резьбового соединения, а втулка закреплена на циркуляционном клапане с помощью резьбового соединения. 2 з.н. ф-лы, 1 ил.
